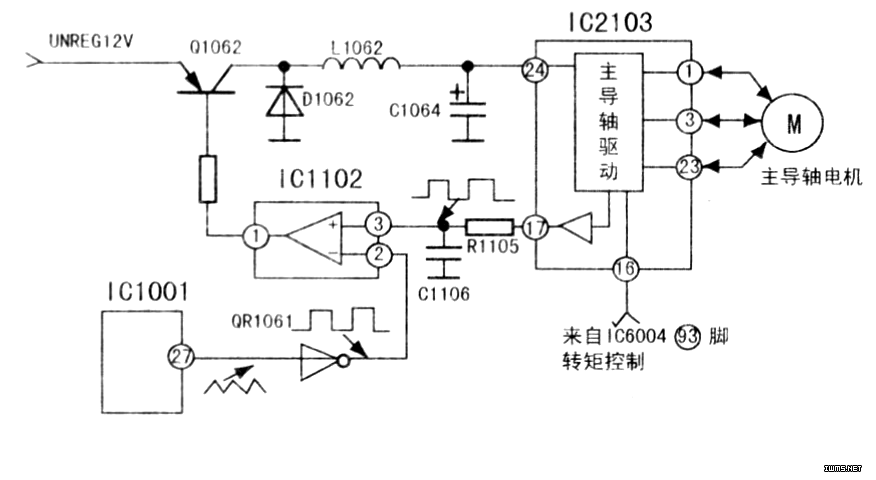

将镜头对准景物目标，电子寻像器上景物图像画面正常，说明摄像机部分输出视频信号正常，初步判断故障是因录像机部分磁带运行不良或磁鼓电机、主导轴电机不良造成的。为了迅速确定故障存在的部位，重新接通电源开关，仔细观察发现接通电源开关电子寻像器上立即出现噪波带，3秒钟后噪波带自动消失，按“快进”或“倒带”键，噪波带又立即出现，按“停止”键后噪波带消失，按“出盒”键噪波带也出现，带仓弹出后噪波带消失，说明上述故障现象与主导轴电机旋转有关（这是因为接通电源开关瞬间，如果带仓内有带盒，系统控制微处理器发出位置状态及带仓检测指令，主导轴电机转动，按“快进”或“倒带”键，主导轴电机带动带盘卷带，枝“出盒”键。主导轴电机带动收带盒卷带后弹出带盒。可见，在上述三种工作状态中，磁鼓电机不转动，只有噪波带转动，由此判断上述故障现象与噪波带转动有关）。用A/V连接线将摄像机与监视器连接好，按下“重放”键，观察监视器上图像表面虽有噪波带，但伴音信号基本正常，检查磁带走带路径上的张力臂、加载臂、A/C磁头及压带滚轮没有发现异常情况，不疑是主导轴脏污而引起的。卸出主导轴电机转子，用工业酒精清洁轴套及转轴表面后往轴套内加一滴钟表油，装好转子，用手转动转子正常，按“重放”键，上述故障现象依然存在，估计故障出在主导轴电源环路中，该电路如图所示用万用表检查晶体管Q1062集电极对地电压，没有发现明显问题（停止状态12.5V、重放为4.5V、快进/倒带为10.5V），在重放状态时用一只47μF/25V电解电容并联在C1O64两端，电子寻像器上噪波带立即消失，说明低通滤波器电容C1064已失效。更换C1O64，故障排除。
