松下NV-711型全自动洗衣机排水功能失效
来源:本站整理  作者:佚名  2013-09-09 10:08:34

    故障现象
    据用户介绍,该全自动洗衣机可以正常进水,但洗涤结束以后,不能进行排水。
    故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与排水阀及其控制电路有关。松下NV-711型全自动洗衣机排水控制电路如图6-18所示。检修时,可先对这部分电路进行检查。

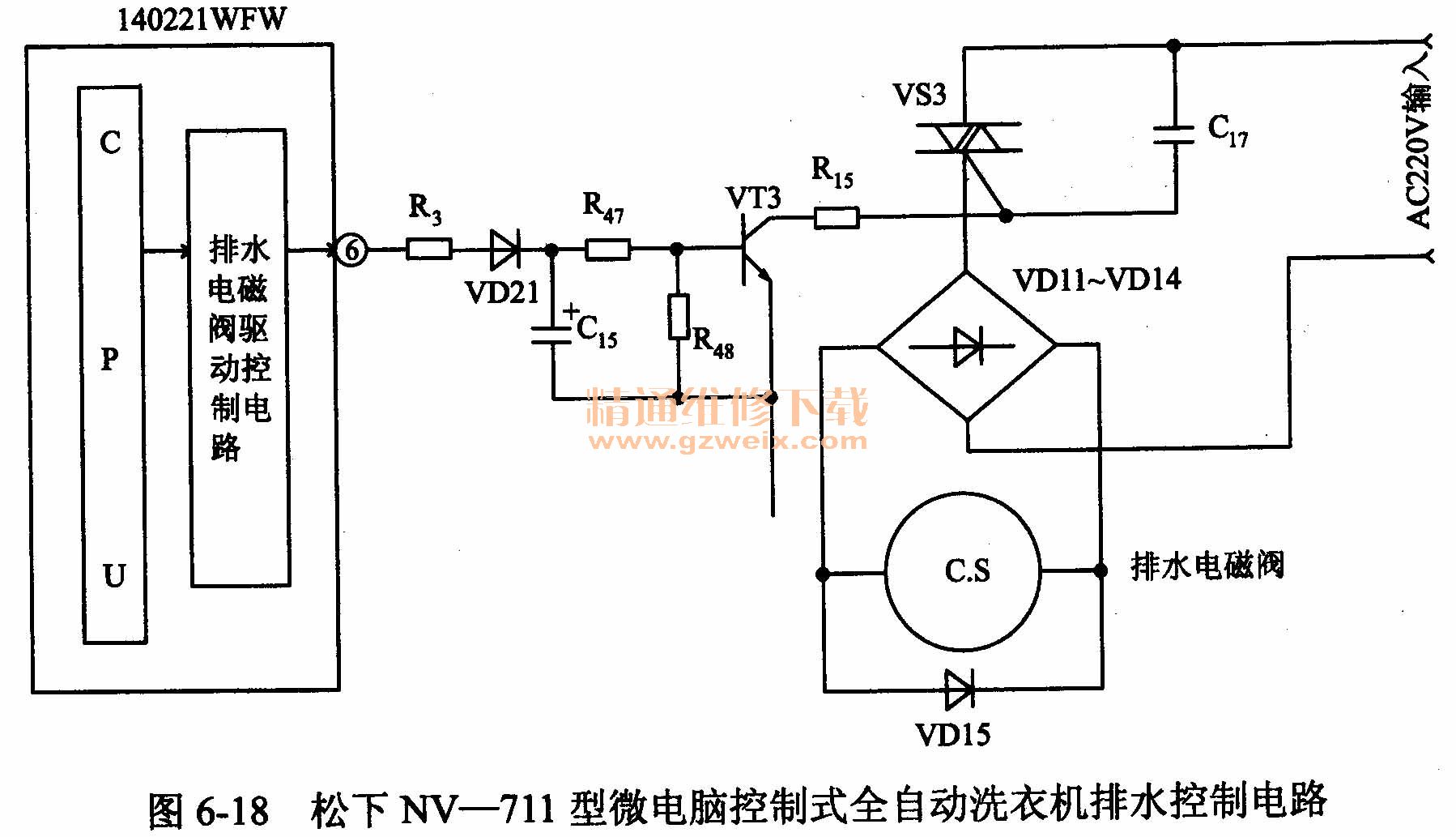

松下NV-711型微电脑控制式全自动洗衣机排水控制电路
故障检修
1.判断故障的大概部位
(1)接通电源后,检查排水阀两端的直流供电电压为0V,说明问题出在排水阀控制电路。
      (2)断电后,对排水阀供电电路中的整流桥堆VD11~VD14、二极管VD15与VD21、电阻器R3与R15、 R47、R48、晶体管VT3、双向晶闸管VS3、微处理器MN14021WFW的⑥脚等进行检查,结果发现R47电阻器开路。
    2.故障处理
    更换一只新的、同规格的1KΩ的电阻器装上后,接通电源试机,洗衣机的排水工作恢复了正常,故障排除。
    提示
    电阻器R3与R15 N VD21二极管开路,晶体管VT3、双向晶闸管VS3损坏,排水阀本身损坏,均会导致不能排水故障。
