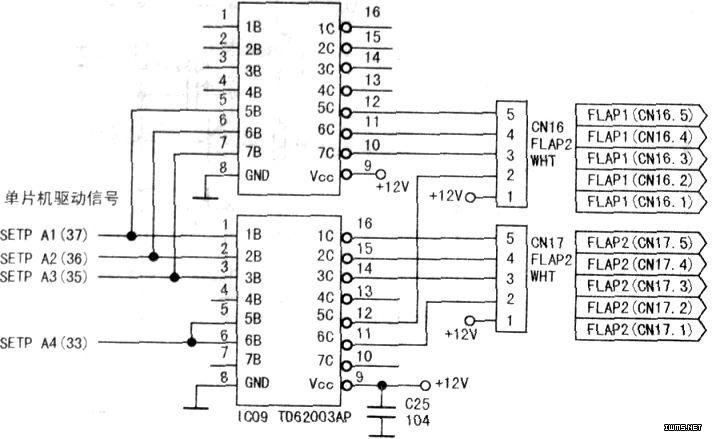

排除步进电机本身机械故障后，则可能是控制电路故障。从下图可知。单片机（33）、（35）、（36）、（37）脚通过两块驱动芯片TD62003AP对步进电机进行控制，步进电机插座分别接到CN16和CN17上。TD62003AP是一个反相驱动器，提高负载的输出。其输出电流为10mA左右，供给电压为+12V。控制电路主要用来改变室内机出风口的方向，步进电机采取四相八拍式进行控制，以便纵向控制格栅。

　　实际检测中，先用万用表电阻挡测量步进电机每相绕组的电阻值（额定电压为12V的电机每相电阻为260W～400W，5V的电机电阻为80W～100W），若某相电阻不正常，则说明该电机绕组已损坏。在排除步进电机故障后，将其插到控制板上，测量电机电源电压及各相之间的相电压（额定电压为12V的电机相电压约为4.2V，额定电压为5V的电机相电压约为1.6V），若电源电压或相电压异常，说明控制电路损坏。在此控制电路中，关键器件为驱动芯片TD62003AP。可以用万用表直流电压挡测试此芯片各脚的电压，来判定芯片的好坏。

　　检测发现该驱动芯片有两路没有形成反相功能，所以不能正常驱动步进电机，更换该芯片后故障排除。
