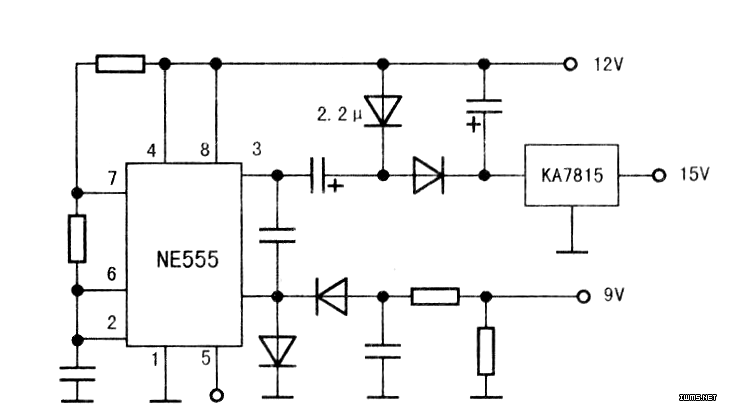

拆机检查，发现与电源路中串联的片状二极管（电源极性保护）表面发暗烧损，换新后试机，有信号无图像，说明图像传感器有故障。检测其（9）、（12）脚端电压分别为10.7V、OV（正常时分别为+15V和-9V），说明升压电路有问题。该摄像头升压电路见图，经检测，时基电路NE555损坏。将其换新后仍无电压输出。测NE555（3）脚接近电源电压，给其（2）脚加一高电平，（3）脚电压仍不下降，说明（3）脚与电源相通。检查（3）脚外接元件，发现2.2μF电解电容击穿。将其更换后，电压恢复正常，摄像头工作正常。
