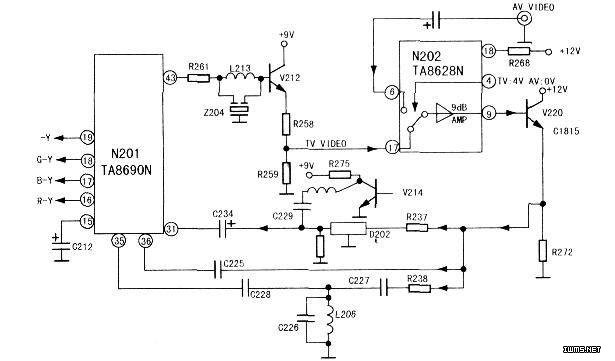

此机的主芯片为TA8690N，CPU为TMP47C837N），AV、TV均无图像，伴音、字符均正常。开机检查，TA8690N相关脚的电压，除三基色不正常外，其余电压均正常，且电视机工作在PAL制状态。先后代换过TA8690N、4.43MHz、503晶振，C212、C223、C234等，亮度延迟，其电路同牡丹54CT-1F、牡丹64CIA。电路如下图所示。由图下可以看出。

　　TA8690N（43）脚输出的视频全电视信号经过三极管V212射随缓冲送至TV／AV切换电路（TA8628N）（17）脚，外部AV视频信号输入TA8628N（6）脚。

　　两路信号在TA8628N内部经电子开关切换选择和内置放大器放大后，从（9）脚输出，再由三极管V220缓冲放大，从射极输出，一路经电阻R237、亮度延迟线D202、电容C234耦合至TA8690N（31）脚，作视频信号放大处理；另两路分别经R238、C227、C228和C225输至TA8690N（35）、（36）脚，作色度信号放大和同步信号处理。经过处理后的亮度信号从TA8690N（19）脚输出，R—Y、B—Y、G—Y三个色差信号分别从（16）～（18）脚输出。由于本例故障表现为TV、AV状态时均无图像，应重点检查TV／AV公共电路。先用万用表测TA8628N供电端（18）脚（视频电路供电端）电压是否正常（正常应为9V），TA8628N切换电压控制端（TV：4V、AV：0V）电压是否正常。如正常，则怀疑内部视频切换电路及放大器坏，换块一试。另外，还需检测TA8628N（9）脚外接视频缓；中放大管V220、亮度延迟线D202、耦合电容C234，以及TA8690N相关引脚外围元件是否正常。
