开机测量电源板5V、12V、24v均正常，用遥控器开/关机电视控制正常，说明CPU电路基本正常，故障应在主板电路或逻辑板电路上。测量LVDs信号输出端电压为12V（正常），测量N020、N021、N022、N023、N024、N025各稳压器输出的1.8V、3.3V电压均正常。这里，笔者建议大家在维修主板前先测量一下各稳压器对地阻值，确认主板各数字集成电路供电是否有短路现象，以加快维修速度。正常主板（RSAG7.820.582）的各DC—DC转换稳压器对地阻值（用指针表R×100挡测）数据见表。

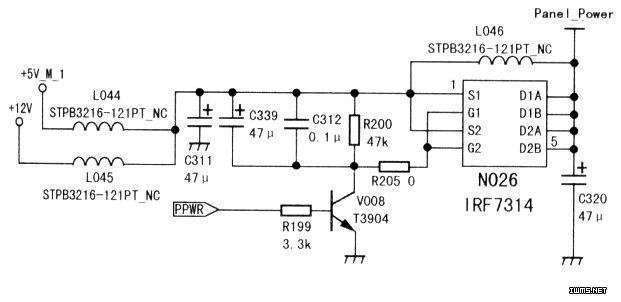

　　测该机逻辑板供电XP007（1）脚电压为0V，正常开机时应为12V（给逻辑板电路的供电脚）。逻辑板负责将主板输出的包含图像信息的LVDS差分信号转化为能够使液晶屏显示的行列驱动信号。该机逻辑板供电电路如图所示，液晶屏的特点是屏不同，供电也不同，当液晶屏上逻辑板的供电为5V时，电感L044位置接电感磁珠；当逻辑板的供电为12V时，电感L045位置接电感磁珠（屏供电高低由屏型号决定），L044不接。测量N026IRF7314逻辑板供电开关控制电路（5）脚输出电压为0V，正常应为12V。IRF7314内部集成了两个P沟道的场效应管，测量（1）、（3）脚的输入电压为12V（正常），（2）、（4）脚（内部场效应管的栅极）开关控制电压为12V（不正常），正常应为0V，测量V008基极开机电平为0.7V（正常）。将N026取下，在路测量N026焊盘（2）、（4）脚电压为0V，证明控制信号正常，检查N02（~，发现其（2）、（3）脚已击穿短路。更换N026，开机一切正常，故障排除。
