长虹H2199KB(A)型彩电搜不到节目
来源:本站整理  作者:佚名  2011-06-20 06:20:29



  打开机壳,接通电源,插好天线,按遥控器菜单搜索节目,屏幕始终是网纹状,在搜索过程中测高频头3个波段电压变化正常,VT电压也从0V~30V变化,说明CPU(D701CHT041652D93LD3)至高频头电路基本正常;搜索完毕后显示红色节目号。说明没有搜索到节目(按遥控进入菜单,如果选择蓝屏状态打开,该机始终是蓝屏,本机故障是在蓝屏处于关闭状态下观测到的)。在高频头IF输出端串一只0.01μF的电容,并通过射频连接线接到一台黑白电视机的IF端上(射频线外端的网线接两台电视机的地线,将原黑白电视机的高频头插座拔掉),打开两台电视机,按彩电遥控器菜单搜索节目,该彩电屏幕始终是网纹状噪波点,而测试用的黑白电视机出现了一个接一个电视图像(因为是搜索状态),说明高频头没有损坏。测试完毕,焊下测试用的射频线。

  因为搜索不到节目,焊下L201ST6028,发现中周内电容有些发黑,用原型号正品免调试中周换上后开机,搜索节目时故障现象不变,测N101(LA76810)各脚电压与资料中没有多大区别。

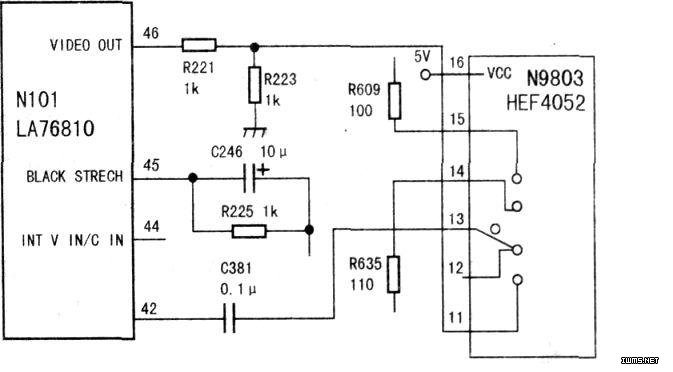

  仔细查看资料,发现该机未用N101(LA76810)(44)脚,而大多数使用LA76810机型的(44)脚都是通过电容和电阻接到(46)脚((46)脚信号如果通过电容耦合到(44)脚,表明此机Av切换在IC内部。如果没有用(44)脚,(46)脚输出信号通过外部电路再送入(42)脚,表明此机设置了外部AV切换电路)。试用~只1μF的电容连接(44)、(46)脚,电视出现了正常的雪花点,用遥控自动搜索,有节目图像,拆下该电容,又没有节目图像。查资料知。LA76810(44)脚可以是视频输入脚,也可以是外部色度信号输入脚;(42)脚可以是内部视频输入脚,也可以是外部亮度信号输入脚。本机未用(44)脚,N101(46)脚输出的TV视频信号是通过该脚外围的电阻和电容加到AV/TV转换开关N9803(HEF4052),然后送到N101(42)脚进入内部视频开关并送至解码电路,最后解调成RGB三基色信号(局部电路见下图)。

  既然经过AV/TV转换开关N9803,为了维修方便,找来一台VCD机,将VCD信号通过AV线插入该机侧面的AV孔,按电视遥控器进入视频,视频信号图声俱佳,说明N9803基本无问题。

  按动电视遥控,发现该机只能从TV到视频之间转换,而该机后面有视频2插孔。难道是该机的存储块D702(24C08)出了问题?将原机存储块焊下,焊上一个集成块插座,插上一片该机原型号数据的存储块(以前修过该机型的电视,当时正好备份了该机型的存储块数据)。按遥控器开机,按节目号可以调出几套电视节目。重新搜索后,TV节目图声都正常,按遥控AV键可以选择视频1和视频2,并且视频图声都正常。

  为弄清故障的根源,将一块空白存储块换上后开机,屏幕出现白板,10多秒后自动关机,证明该机存储块D702(24C08)不能用空白存储块代替(编者注:该机可用空白存储器,只不过需要进入总线调整有关参数,维修人员在不知各产品具体总线参数状态时,可参考《长虹彩电上门修速查手册》中有关长虹CN-12机芯采用LA76810生产的21英寸电视的总线数据便可很快排除此类似故障)。最后,分别用原机的存储块和所换的带数据的存储块进入总线,发现OPT.AV1/AV2的数值不一致:故障块OPT.AV1AV2数值为0,正常块OPT.AV1/AV2数值为1(这是设计整机具有多少路AV端子的。此项设置为0时表明只有一路AV,为1时表明有AV1、AV2功能)。另外该机总线参数中有项参数VIDE0SWTV/AV,此项设置为0时,表明启动LA76810内部TV/AV切换电路,关闭IC外视频切换电路,该机故障应是此项设置为O了,实际应设置为1。证明该机故障是由存储块数据改变引起的。
