该机采用三洋A3电源。开机，测+B130V输出电压为0V；断开行负载，接上假负载试机，+B电压恢复正常，说明行扫描电路存在短路故障。关机，用万用表R×10挡测行输出管V432（2SD1651）c、e极正反向电阻均为20Ω左右，判断行管c、e极短路。更换v432后，行管c极对地阻值恢复正常。接上行负载，通电试机，屏幕上出现忽亮忽暗闪动的光栅。接上有线电视信号后出现图像，只是图像亮度忽高忽低，屏幕上部有十几根回扫线，并伴有轻微的场抖动，伴音正常。

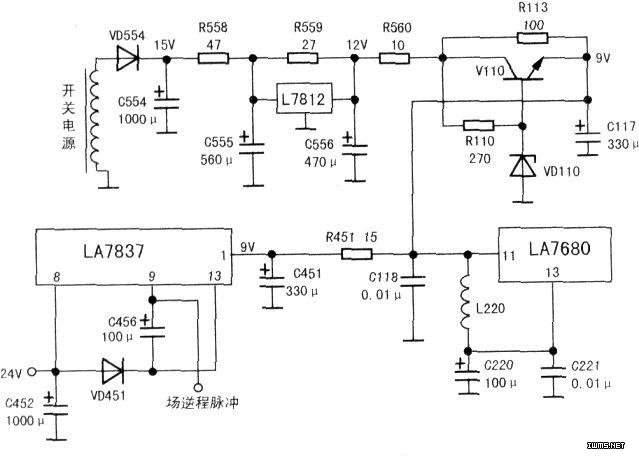

　　首先检修亮度故障。用万用表直流1000V挡测加速极电压为385V，正常，且非常稳定。怀疑副亮度电位器RP211接触不良，将其更换后故障不变。补焊亮度有关电路，无效。只得先把亮度故障放在一边，检修回扫线故障。屏幕上部出现回扫线，一般为场扫描电路泵电源升压器件不良所致。该机场扫电路采用LA7837（见附图）。更换LA7837（8）脚外接的升压二极管VD451、（9）脚外接的升压电容c456，故障不变。

　　用万用表直流50V挡测LA7837各脚电压，除（1）脚在7.5V～9V问波动外，其余各脚均正常。仔细观察，（1）脚电压波动时，图像亮度也随之变化（7.5V时变暗，9V时变亮），图像变亮时屏幕上部的回扫线随之消失，看来问题出在电源上。沿LA7837（1）脚顺电路板检查，最后查出9V电压形成电路的供电电阻R560一端虚焊。将R560焊下，刮净引脚后重新焊好，测LA7837（1）脚电压升至9V，且不再波动。同时，场抖、回扫线和忽亮忽暗的故障也全部消失。
　　
　　仔细分析，LA7837（1）脚和小信号处理电路LA7680（11）、（13）脚均来自电子稳压电路V110。开关电源输出的15V电压经L7812稳压得12V，再经R560限流、V110和VD110稳压，输出稳定的9V电压，供LA7837和LA7680使用。

　　R560虚焊，使场激励脉冲形成电路和小信号处理电路供电不稳，造成本机一机多病的故障。

　　在检修中还发现，该机行偏转线圈两个插头的引脚均出现裂纹，是虚焊的表现。行偏转线圈虚悍，会使行负载时轻时重，也许就是导致行管损坏的主要原因（注：LA768（）（11）、（13）脚供电分别给IC内部中放电路和AV/TV整个视频处理电路供电；LA7837（1）脚为场块锯齿波形成、线性校正等电路供电，此脚电压异常时会伴随场抖等现象）。
