长虹CHD29916型彩电,不能开机
来源:本站整理  作者:佚名  2011-06-20 06:20:32

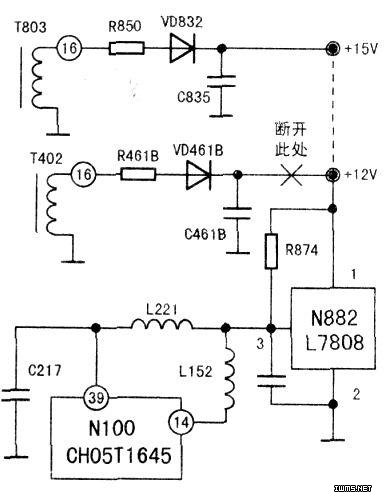

  通电并二次开机,测量N100(CH05T1645)(10)脚开/待机控制端,由高电平变为低电平(通过电阻R142上拉在5V),说明CPU已经输出开机指令,电源+B电压也由待机时的90V变为145V,测量电源各路输出均正常。说明CPU和电源基本正常,故障在行扫描电路。测量N100(33)脚电压在3.0V~7.0V间反复跳变,可见不开机是由N100(33)脚输出的行激励脉冲不稳定引起的。于是采用电源单独供给法,即单独给N100(14)、(39)脚供电,判断故障在(33)脚之前还是在其之后电路。具体操作方法如图4所示:断开图4中打“×”处。用导线将下图中虚线部分连接起来,即将开关电源次级VD832整流输出的15V电压短接到N882的输入端,使N100(14)、(39)脚有稳定的8V电压(外加高于12V左右电压给N882,形成8V电压供单片块工作。这样可以判定行不工作是因为行输出电路引起不开机故障,还是不开机故障因为单片块相关引脚外电路有故障引起)。

  然后通电,测N100(14)、(39)脚均有8V电压,测量N100(33)脚行脉冲输出脚电压稳定在3.5V左右,判定故障在(33)脚之后的扫描后级。

  实测V401D极电压高于12.4v、G极电压为0.4v,怀疑V401损坏。用普通中功率三极管瞬间代换,故障仍旧;接着代换C401,故障排除。
