长虹CHD34J18S型彩电,在换台或自动搜索时易出现自动关机
来源:本站整理  作者:佚名  2011-06-20 06:20:34



  根据故障现象分析,该电视机cPu控制部分和行扫描电路、开关电源等均可能造成自动关机。电视机在正常工作时,换台监测+B电压为145V(正常),测行激励供电电压为15.6V(稳定),N100(36)脚EHT输入端电压为2.1V(正常)。将行输出供电断开,把+15V电源直接短接至稳压块N882输入端,使小信号处理得到稳定的+8V供电,然后开机按“节目+/-”键,监测(33)脚行激励脉冲输出端电压有时由3.1V增至4.7V,当电压上升到4.7V时,主芯片(10)脚已输出待机指令,电视机处于待机状态,由此可以判定开关电源、行扫描电路正常。那么,造成自动关机的唯一可能就是CPU控制电路出故障。

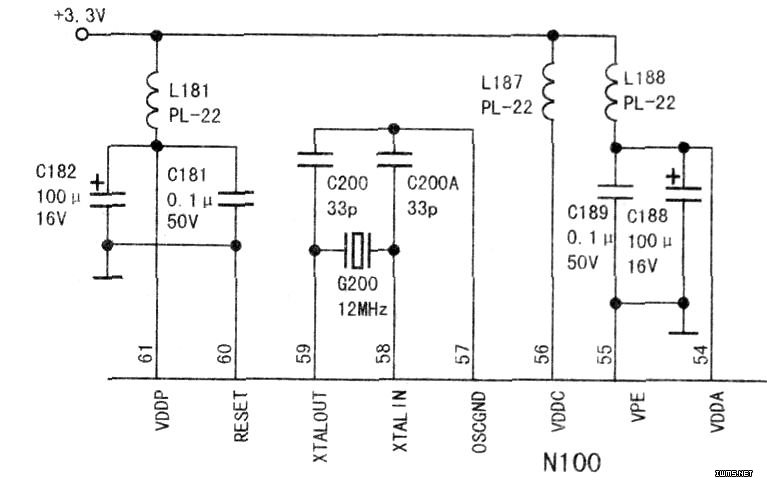

  仔细对主芯片N100的3.3V供电电压进行检测,(61)脚为3.25V、(56)脚为3.22V、(54)脚为3.08V,因(54)脚电压偏低,怀疑电感L188不良。将其取下测量,发现约有10Ω左右的阻值。用同型号电感(PL-22)代换后,开机反复换台或自动搜索,均未出现自动关机现象。该机检修相关电路见下图。
