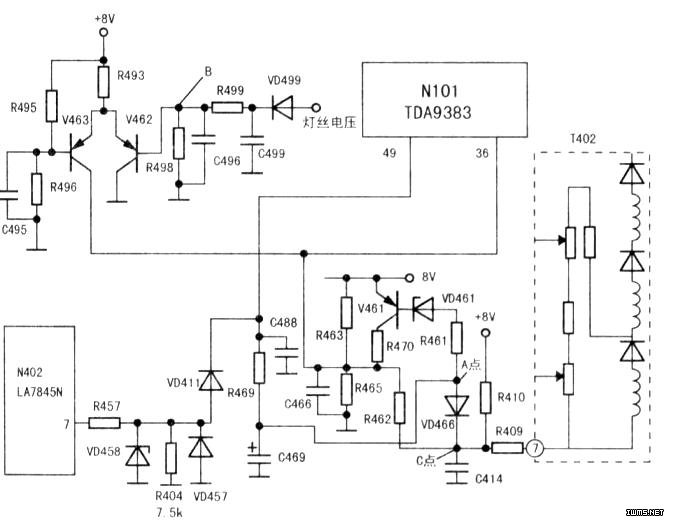

该机是大屏幕数字高清彩电。超级芯片N101（TDA9383）（36）、（49）脚是特殊功能保护脚，其中，（36）脚是灯丝过压保护，也是X射线保护功能，并且还有束电流过流、过压保护功能，本故障可能是保护电路动作导致的自动关机，相关电路图如图所示。当灯丝电压过压时，经二极管VD499整流后，电容C499上获得的直流电压也随之上升，引起图中B点电压相应升高，V462由饱和导通变为截止，V463由截止变为导通。8V电压经过R493、V463发射极和集电极加到N101（36）脚。内部保护电路启控。进入保护状态。当束电流过流时，图中C点电压下降，过流量越大，该点电位就越低，此时稳压管VD461导通工作，三极管V461由截止变为导通，8V电压通过V461发射极、集电极及电阻R470加至N101（36）脚，为（36）脚提供一个高电位。其内部保护电路起控工作，进入保护状态。维修经验证明。此机型彩电工作时。其（36）脚电压为1.5V～2V，高于2V时彩电便进入保护状态。测量N101（36）脚电压为26V左右，高于2V，说明整机已进入保护状态；测量V463已导通。V462截止。检查V463、V462外围元件均没发现问题。因该机为灯丝电压过高保护，故而怀疑行扫描电路有问题。检查行扫描电路，发现行逆程电容C401与行输出变压器（1）脚相接的脚和印刷板之间有一圈裂纹，呈开路状态。由于行逆程电容开路而出现过高压，引起灯丝电压过高，使保护电路动作，导致开机后自动关机故障。重新焊好C401后，通电开机，图、声正常，故障排除。
