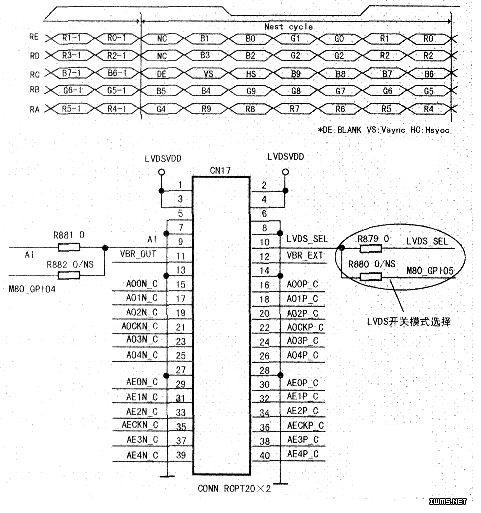

初看该故障现象很像是LVDS线不良或LVDs开关设置错误造成彩色反相。仔细观察发现，彩色异常出在局部区域，且是“雪花”状彩点，由此判断问题是LVDS线不良。LVDS信号通讯传输如上图所示，其接口电路如下图所示。因为LVDS传送的数据和时钟信号是被时域多路传输到几个差分串行对，然后被TFT解码。如果LVDS线某组接触不良或开路，传送到逻辑板的编码信号必然会异常，导致解码后的信号出现逻辑错误，致使驱动信号时序混乱而产生图像和彩色失真现象。按照上述思路，开机，用手摇动CN17排插，图像立即‘恢复正常，说明该故障的确是LVDS线接触不良造成的。同时更换两条LvDs线后，故障排除，
