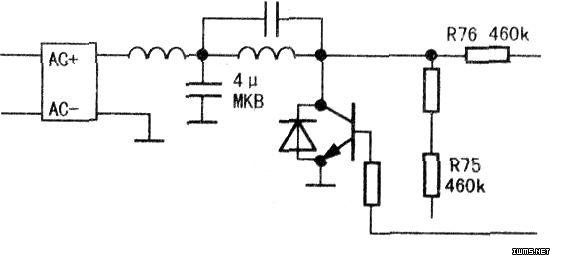

打开盖子，发现10A熔断器烧黑，拆下IGBT大功率管检测已损坏；拆下4μF电容用数字表电容挡测试仅3.33μF，一一换上新件后装好，插入串有200W灯泡的电源插座，放上盛水的专用锅，按下开/关键后，听见“嘀”一声，200W灯泡一闪一灭，据以往经验，此电磁炉已能加热。但是，插入普通插座欲再试时，却出现报警声，并且相应的指示灯闪烁，插回串有灯泡的插座亦如此。再次打开盖子检查，经测试，功率电阻R75和R76阻值变大，换后仍不行，局部电路见图。根据资料得知，vce、Vac、温度检测、检锅等电路异常都会出现报警声，而检锅电路，即开机时输出的试探电流，通过互感器反馈到MCU。综合报警声夹带有检锅声这一现象，分析此环路出故障的可能性较大。那么，故障在互感器之前还是之后呢？

　　断开互感器次级，用一只10kΩ可变电阻接于+5V与MCU相关脚之间（模拟有锅）再开机，报警声消失，显然问题在互感器之前，没有产生试探电流。考虑到IGBT管、4μF电容已换为新件，检查分立元件的推动级，发现下管9015损坏。将上、下管分别换成8050和8550后再试机能加热。最后，把面板“保温”、“火力”两个接触不良的按键开关一并换新，经多次使用，证明此电磁炉完全修复。
