此机为NC-3机芯、遥控器型号为K4D，场幅快速不停地伸缩变化，场幅变化幅度不定（约5cm~1Ocm），变化频率约0.5次～1次/秒，有时伴有行枕形失真。
该机场振荡及EW校正电路采用专用IC是TA8859CP，经IIC总线控制可完成图像的行幅、场幅、场中心、场线性、行中心及S校正等功能失真的校正，还可对CRT束电流变化引起的场幅变动予以补偿，并产生场频锯齿波信号以驱动场输出电路。

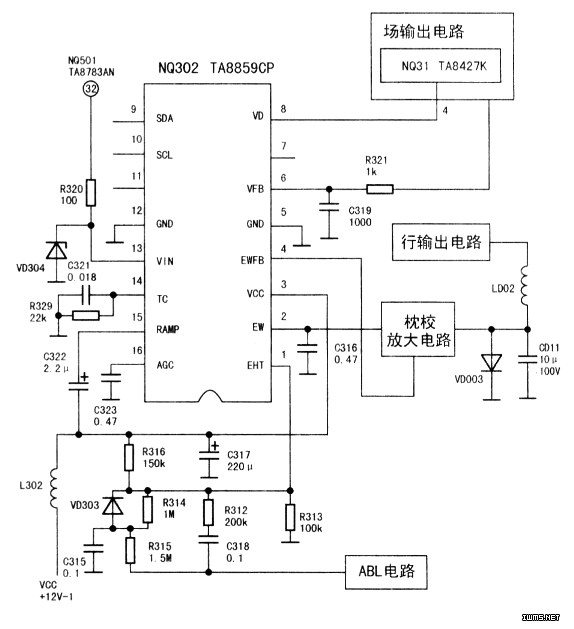

NQ501（TA8783AN）（32）脚输出的场同步激励脉冲送入NQ302（TA8859CP）（13）脚，NQ302产生的锯齿波电压由（8）脚输出，送到场输出电路，场交直流负反铙信号反馈到NQ302（6）脚。枕校电路交直流负反馈信号从（4）脚输入。（1）脚输入反映高压急剧变化的直流电压校正场频抛物波幅度，实现光栅幅度稳定控制。IIC总线SDA、SCL分别接NQ302（9）、（10）脚，相关电路见图。
根据工作原理分析，故障范围涉及NQ501、NQ302及周围电路、场输出电路、枕校放大电路、高压反馈电路。
测NQ302（3）脚电源正常，稳定。测（13）脚场激励同步脉冲信号输入端电压为1.8V，稳定，频率正常，说明NQ501（32）脚输出的场同步激励脉冲信号正常。实测NQ302其余各脚电压、在路对地电阻数据如附表所示。附表中有多处电压变化剧烈，且（8）脚场激励输出电压不稳定，（16）脚电压极不正常，判定NQ302本身或周围电路有故障。首先检查（16）脚自动增益控制（AGC）端外接电容C323正常，检查NQ302外接电容、电阻都正常，怀疑NQ302不良，但更换后故障现象比原来更严重，场幅变化幅度增大，有时还出现行、场幅度都同时缩小现象，说明原机IC正常。换回原机IC，再查场输出电路。场输出电路不正常，反馈给NQ302后必然引起IC各点电压跳变。场输出电路实测数据见下下表。检测场输出电路外围电阻、电容都正常，试更换场输出IC故障不变。检查枕校放大电路正常，从CRT亮度不变分析，行输出电路和行输出变压器正常。至此，检修陷入困境。
| 引脚 | 功能 | 直流电压(V) | 在路电阻(kΩ) | ||||
| 资料 | 故障时 | 黑测 | 红测 | ||||
| 资料 | 实测 | 资料 | 实测 | ||||
| 1 | 高压稳定控制输入端 | 4.6 | 3.8摆 | 8 | 12 | 6.5 | 8.5 |
| 2 | 左右枕校激励抛物波输出端 | 3.8 | 0.65摆 | 7.2 | 10 | 6 | 8 |
| 3 | 12V电源输入端 | 12 | 12 | 0.2 | 2 | 7 | 0.2 |
| 4 | 左右枕校直流电压反馈输入端 | 6.3 | 3.8 | 12.5 | 7.5 | 7 | 0.5 |
| 5、12 | 接地端 | 0 | 0 | 0 | 0 | 0 | 0 |
| 6 | 场扫描交直流反馈输入端 | 4.8 | 3～4 | 8 | 11 | 6 | 8 |
| 7、11 | 空脚 | ∞ | ∞ | ∞ | ∞ | ||
| 8 | 场频锯齿波激励电压输出端 | 1 | 1摆 | 1.2 | 1 | 1 | 1 |
| 9 | IIC总线数据线SDA输入端 | 3 | 3.9抖 | 7.5 | 13 | 5.2 | 3 |
| 10 | lIC总线时钟线SCL输入端 | 4 | 4抖 | 7.5 | 15 | 52 | 7 |
| 13 | 场激励同步脉冲输入 | 1.8 | 1.8 | 8 | 13 | 5.5 | 8 |
| 14 | 脉冲整形外接RC滤波端 | 3.8 | 3.8 | 8.2 | 12 | 6 | 8 |
| 15 | 场扫描锯齿波形成端 | 5.9 | 5.9 | 8 | 14 | 5.7 | 8 |
| 16 | 自动增益控制(AGC)滤波器端 | 3 | 0.15 | 8 | 14 | 6 | 8 |
NQ31（TA8427K）实测数据
| 引脚 | 1 | 2 | 3 | 4 | S | 6 | 7 |
| 资料电压值(V) | 0 | 14.6 | 28.8 | 1 | 0.8 | 28.5 | 1.7 |
| 实测电压值(V) | 0 | 12～15 | 26 | 0.95摆 | 0.8摆 | 26摆 | 0.5～1.5 |
静心分析，更换IC后故障现象变严重，难道是所换拆机IC不正常引起误判？此时，想到遇到疑难故障或多发故障检修硬件无果时，应先软后硬的原则，难道是IIC总线有问题，导致数据跳变不稳定？但由于此时场幅快速乱跳，进入总线根本无法看清数据，所以无法调整。那么，能否脱开总线试验呢？试将NQ302（9）脚IICSDA端悬空，故障不变；再将（10）脚IICSCL端悬空，故障现象消失。焊上（9）脚，正常，再焊上（10）脚，故障重现，再悬空，图像又正常，其余各功能正常，说明确实是总线不正常引起的故障。总线异常引起的故障现象一般都是固定的，该机却是不稳定的多种故障现象。原想悬空（9）脚SDA数据端应该会好，没想到悬空（10）脚SCL时钟端排除故障。
