此机电源采用1207AP，打开机壳，目测F601（3.15A）保险管完好，测开关电源次级也无短路之处。通电，在路测开关电源初级滤波电容C607（220μF／400V）两端电压为310V，正常；开关管Q601（K2645）的漏极电压为316V，正常，源极S与栅极G电压均为0V，正常应分别为0.12V、1.65V。

　　该机电源采用1207AP芯片作为电压模式控制，具有高效节能、可靠性高等优点。在接通电源的瞬间，+310V电压经R648送到IC602（1207AP）（8）脚，从（8）脚进入集成块内部后分为两路，一路加到集成块内部的驱动电路上，作为驱动电路的工作电压；另一路经恒流源电路给IC602（6）脚外接电容C622充电，当（6）脚电压达到125v时，IC602开始工作，从（5）脚输出激励脉冲信号至Q601开关管栅极，开关管开始工作并进入稳定工作状态。开关电源工作后，T601次级各绕组向各整流回路提供工作电压与电流。在路实测IC602各脚电压值分别为（1）脚有3.8V的波动电压；（6）脚为8V，波动；（8）脚正常；其余各脚均为0V，关机。此时，应注意C607两端还有300多伏电压，应将其泄放掉。

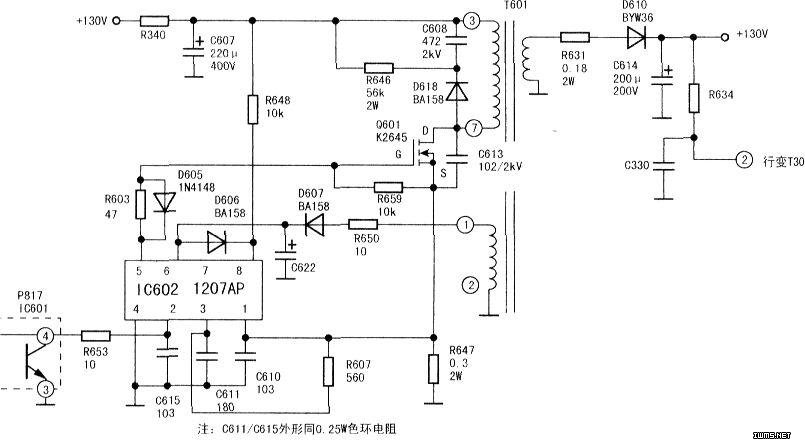

　　在路测Q601G极对地电阻为0Ω，正常应为7.5kΩ左右；断开G极外电路测其阻值还是0Ω，说明是Q601G极对地击穿短路，开关管失效，造成电源无输出。拆下Q601，在路测IC602各脚对地电阻正常；更换Q601后，断开+B负载（即跳开行供电电阻R340的一脚），在+B滤波电容C614两端并上一只100W灯泡后开机，+B130V正常，其余各路电压也正常。关机并撤去假负载100W灯泡，接上R340的引脚后开机，一切正常，故障排除。下表是该机电源块IC602（1207AP）各脚功能及实测电压与电阻值，下图是实际电路图。
