电磁炉上电后出现无电源指示故障，一般维修范围可锁定为：整机高低压供电电路、电网电压检测及LC振荡电路的元件存在损坏。维修时，将电磁炉外壳打开，用500型万用表Rx100挡检测其他电路均正常。检测低压供电电路时发现电源变压器（TZ-41/312314W）初级绕组已开路损坏，将其换新后试机，放锅后出现报警不加热，数秒钟后整机出现短路。无奈，只好继续维修。

　　取下加热线圈盘，将受损的IGBT管换新并上电待测。

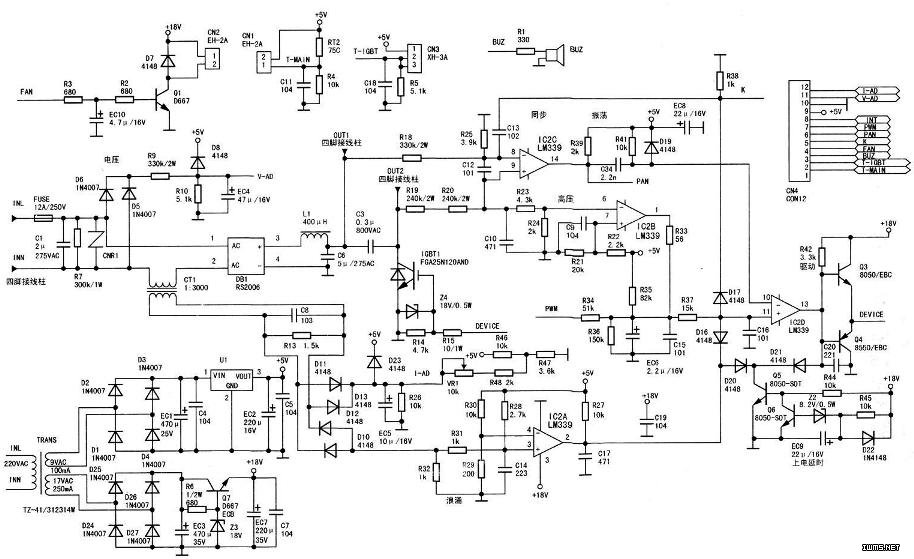

　　用万用表直流电压挡检测高压供电电路的滤波电容两端电压为+305V，正常；测低压供电电路的U1（LM7805）输出端对地电压为+5V，正常；测低压供电电路的Q7（D667）发射极对地为0V（正常应为+18V），基极对地为0V（正常应为+18V），明显不正常，将万用表拨至Rx100挡，检测稳压二极管Z3（18V/0.5W）、调整管Q7均已击穿损坏。Z3、Q7损坏，致使电源变压器初级绕组烧毁，当变压器更新后因Z3、Q7仍处于击穿状态致使电磁炉低压供电电路18V对地为OV，而单片机+5V供电电路又正常，所以此时将电磁炉上电仍出现“报警不加热”或“烧IGBT管”故障。将Z3、Q7换斩后，整机恢复正常。整机电路如图所示。
