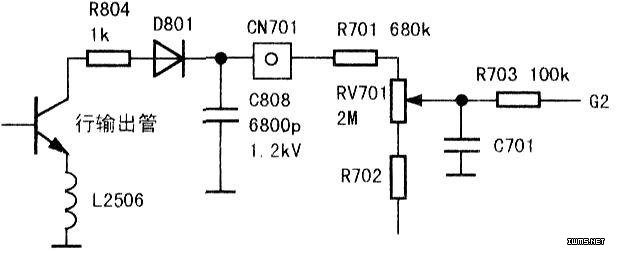

此机通电瞬间可听到高压建立的“唰”声,接入有线电视信号,有正常的电视伴音,且伴音可随着频道切换而切换,音量大小可调,只是无图像、无光栅、黑屏。断开有线电视信号,电视机呈三无状态,切换到Av状态亦如此。根据故障现象,初步判断电源电路、控制电路及中放之前的电路基本正常,故障应在视放或显像管电路。拆机检查,发现显像管灯丝亮,三阴极电压近似200V的视放供电电压,处于截止状态。测加速极电压为156V,明显偏低。想试调加速极电压以判断故障点,却发现行输出变压器上根本没有加速极调整电位器。由于该机无图纸,只能从G2处向前查找加速极电压的来源。顺线路检查,发现该机加速极电压并非来自行输出变压器,而是取自行管的集电极,相关电路如图所示。
该机是利用行管集电极的逆程高压脉冲,经电阻R804、D801、C808整流、滤波取得1000V的直流高压,经连接器CN701送至显像管尾板。再经R701限流、加速极调整电位器RV701分压、通过R703为显像管G2提供合适的加速极电压。试调整加速极电位器RV701,依旧黑屏。测CN701处无1000V电压(板上标注)。由于行电路工作正常,因此将故障点锁定在电阻R804、C808、D801三处。断电,测量D801、C808正常;拆下R804测其阻值近似无穷大,按照其色环标识,其阻值应为1kΩ,用1kΩ电阻换上试机,测显像管尾板连接器CN701处10OOV电压恢复正常,显像管G2电压为700V,且可调整,三阴极电压分别为KB:142V,KG:150V,KR:1135V,屏幕有正常光栅,插入有线电视信号,图、声正常,故障排除。
