打开后盖。发现该机采用IIC总线控制电路，CPU采用LA863332A，小信号处理器为LA76810。

　　有声、有字符及有较暗图像，分析可能是显像管某一路工作不正常引起的。

　　检测显像管阴极电压正常，但加速极电压仅200V左右。顺时针旋转加速极电位器，提高加速极电压，光栅变亮且正常。此时，插上有线电视信号可见图像清晰、彩色正常。

　　经过短时间试放，亮度无异常现象，亮度暗是加速极电压偏低所致，故障已排除。不料几天后用户打电话说，该机又出现图像闪烁现象，于是第二次上门维修。

　　开机，发现图像亮、暗交替闪烁变化。会不会是加速极电位器性能进一步变坏，引起输出电压不稳呢？测加速极电压为290V左右，且表针不停地左右摆动，说明判断正确。为了确定故障部位，首先检查其负载电路。拔下视放板，测量加速极电压仍波动；替换高频滤波电容C939，故障不变；更换管座，故障依旧，由此认为负载无问题。怀疑加速极电位器本身性能不良（如接触不良等）引起加速极电压波动，于是告知用户，需要更换行输出变压器才能解决问题。但购到原型号新行变更换后，图像亮度暗现象还是存在。故障会不会是ABL自动亮度控制电路出现异常造成的呢？据彩电原理可知，ABL电路出故障，也会影响显像管正常发光，难道还会影响加速极输出电压吗？先查一查ABL电路再说。
　　

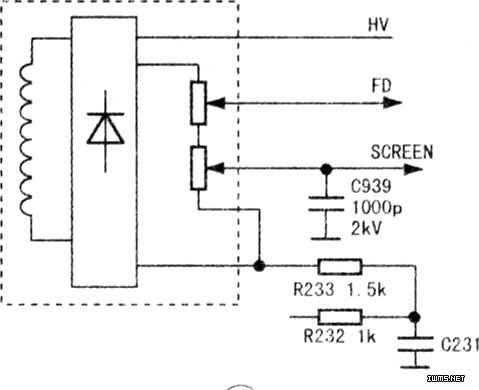

　　从下图可以看出，该机ABL，电路有行变、R233、C231、R232等元件。行变是新换上去的，应该没问题。检查余下三只元件，发现c231（10μF/40V无极性电容）的充放电明显异常，且一只引脚底部有少量糊状物溢出，确信其已损坏。将C31更换后，图像亮度暗现象消失，但光栅过亮。重调加速极电位器，故障排除。
