此机出现指示灯亮,启动困难故障。能够启动时,第一次开机(即冷开机),出现水平亮带,光栅暗红色、字符黑色等诸多怪像。开机后三五分钟、二十分钟不等,光栅会慢慢拉开至正常,光栅正常后,图声正常;而字符则要等再长一些时间才会慢慢恢复正常。图像正常后可以收看,但偶尔会出现自动关机现象。电视机正常工作后,关电源开关马上开机,没有异样。但第二天冷开机。重复上述现象。
该机CPU为N001(TMP87CN38N-1H55),长虹公司掩膜为CHT0827,小信号处理为N201(TB1238AN)。分析同时出现这么多故障,可能是软件问题。因手头无此机写有数据的存储器,只有长虹2132FB彩电存储器,而该机小信号处理亦为TB1238AN,存储器也许能通用。故将原机存储器N002(24C08)取下作子片,2132FB型机的存储器作母片,将2132FB型机的存储器内数据拷贝到G2125型机的存储器上,试机,所有故障一扫而光,光栅只是下部微微不到边。进入工厂模式。调场中心等即可,次月,用户又将机子送来,说是故障依然,怀疑原机存储器不良,用新24C16重新拷贝上机仍不行。看来只能老老实实按部就班地检修了。

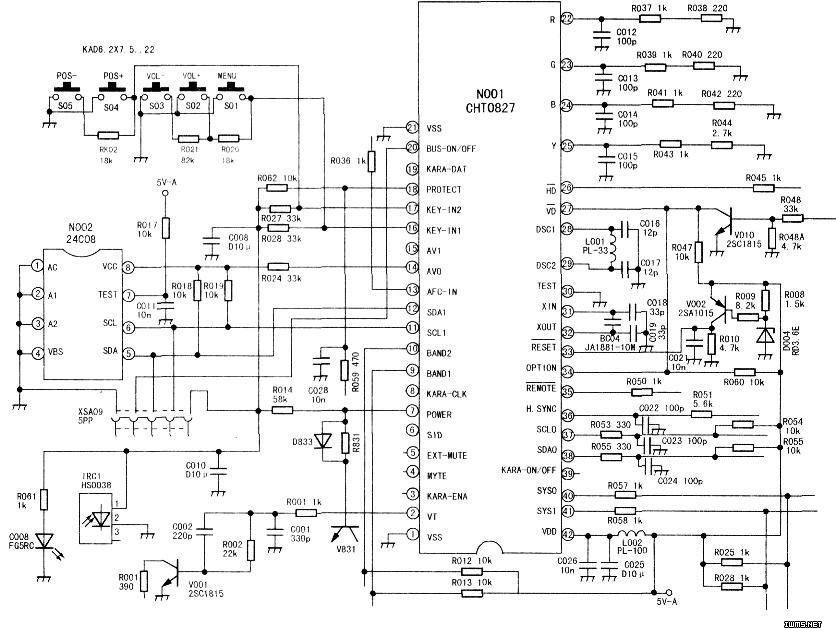

先解决启动困难问题。该机使用三洋A3开关电源,其次级各路输出电压正常,说明启动困难不在开关电源,而在控制电路上,见图。在打开电源开关后,开关电源开始工作,电视机处于待机状态,此时需按压“频道+”或遥控器“开/待机”键,N001(7)脚为开/待机控制电压输出脚。二次开机后,N001(7)脚开/待机端的电压由4.2V转为0V,经D833//R831加到待机电路控制管V831(C1815)基极,使其截止,e极为高电位9.6V,开关电源输出的+20V电压经V832/D402稳压输出9V电压,供给N201(28)脚HVCC端,行扫描电路得电起振,整机正常工作。
实测N001(7)脚电压为2V左右,反复开/关机,偶尔会升高至4V。检查CPU供电、键控输入、晶振等无异常,而复位端(33)脚电压仅为2V(正常应为4.2V),且电压不稳定,有时也会升高到4.2V;查(33)脚外围复位电路V002(A1015)e、c极间漏电,其b极D004(3.6V)稳压二极管亦反向漏电。更换V002后,因手中无3.6V稳压管,于是用五只二极管串联 代替(O.7V×5),这样,虽然(33)脚电压上升到4.2V,但仍不能开机。细想用五只二极管串代不妥,因为CPU的复位电压在时序上应比其供电慢一拍,稳压管仅在电压上升到大于其稳压值时才击穿导通,而正串的二极管只要电压达到其门槛电压时即导通,相比而言,击穿电压比门槛电压慢到来。购一只3.6V/2.5W稳压管换上后,按压遥控器“开/待机”键,N001(7)脚高、低电平转换正常,而N201(28)脚供电有时仍不正常。经查9v稳压电路V832、V831、D005(9.6V)等不良。V832用C3619视放管代换,其他元件按原规格予以换新后,9V供电正常,行起振后,电视机正常工作。没想到第二天又不能开机了。CPU(33)脚又变为2V,又是复位不良?
因为复位电路元件已换过,只能怀疑CPU。购一块长虹公司掩膜的型号相同的CHT11827换上,反复试验,电视机启动自如,但字符颜色,水平亮带等问题,在每天第一次冷开机时仍存在。字符信号是由CPU产生,经三只瓷片电容耦合,分别将字符RGB基色信号送往解码ICN201放大,然后送往CRT显示。现在CPU已换过,字符颜色不对,肯定是输送、放大电路出了问题。试用烙铁烫焊三只瓷片电容,字符颜色慢慢变正常,正欲换此三只电容,但想到三只电容同时损坏的几率甚小,问题应出在后级放大电路。没想到更换N201/TB1238AN后不但字符颜色正常了。连每天冷开机时均会出现的水平亮带等故障亦不见。
