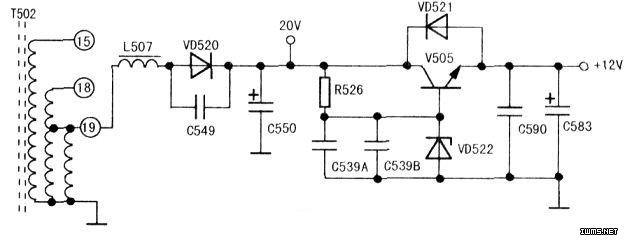

此类机型无光栅多是行扫描电路有问题所致。通电开机，测CRT板上的加速极电压为12V，不正常；查行输出管V302集电极电压只有3V左右，正常应为+140V，此电压是经以V525为主的+B控制电路产生二次+B电源后，通过L511、L301、行输出变压器T302（3）～（1）绕组得到的。检查有关元件，发现L511、L301及T302（3）～（1）绕组的电压都很低，而V525D极+1.40V电压正常，说明+B控制电路有问题。检查N508、V525及外围电路元件，发现N508（12）脚和V523集电极的12V供电为0V。该支路的+12V电压是由主开关变压器T502次级（19）绕组输出的脉冲电压，经VD520整流、C550滤波、V505稳压获得，相关电路见图。测V505集电极为20V，正常，发射极却为0V。

　　查V505及外围元件，发现V505集电极与发射极之间已开路，滤波电容C583漏电严重。将V505换成一只型号为2SD1052A的三极管，滤波电容换成一只330μF/15V的电解电容后，通电，测+12V电压恢复正常，故障排除。
