此类故障在CRT电视中大多是电源电路或电源负载有短路性故障引起，通电试机，确实如此。
　　

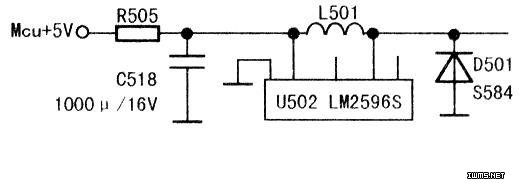

　　打开电源板上的金属盖，取出电源板，目测保险管良好。借鉴cRT电源的维修经验，检查电源板上初次级，未发现异常情况。通电测试，发现电源有一个5V电压输出，其他电压测不到，分析可能是电源板上副电源在工作，主电源处于待机状态。按常理，副电源工作，若控制系统正常，即便待机，指示灯也应点亮，而现在指示灯不亮，是否说明大板上的控制系统出问题了。难道真要更换大板才能修好？往下查。把电源板恢复固定好，卸下大板的外罩，通电测出电源产生的+5V电压送到主板一个标注为MCU+5V的插座端子上，如图所示。测该端子与R505左端相同，R505左端有5v电压，右端为0V。断电。测R505右端焊盘对地电阻为5.6Ω，近似短路，说明R505是供电限流电阻，负载有过流现象，造成R505过流开路。看来，只要找到过流的原因，故障就可以排除了。记好大板上各插头的位置，小心取下大板。由于大板是双面布线，R5（J5右端的走线无法直接看清去向。于是用Rx200挡，表笔一端接在R505右端，另一端分别测周边可能和其连在一起的地方。经反复确认，发现C518正极、L501、D501负极，以及一块LM2596S两只脚和R505右端直通。焊开L501的一只脚后，测C518正极对地仍为5.6Ω，而D501两端阻值已超200Ω量程，和C518正极相连的还有LM2596S的一只脚。于是先取下C518检查。发现其正极漏出的电解液流到了负极铜皮上，腐蚀掉铜皮上的绝缘漆后形成短路，因而烧断了R505。用小刀把电解液腐蚀的铜皮边缘切掉一段，把因短路而炭化的电路板刮干净后，焊好L501，更换C518、R505（标识不清），取0.56Ω／0.5W保险电阻代替。恢复好大板各插头，固定好大板，通电试机，图声正常。
