海信TC2940彩电,不能遥控,无信号时屏幕有点频闪,有信号时上部和中间有几条干扰横线
来源:本站整理  作者:佚名  2011-06-28 06:23:28



  该机为典型的F91SB机芯,功能较多、按键较少是其一大特点。面板上仅有频道和声音调整的四个键。其他功能全部用遥控器控制。一旦遥控器丢失或不能遥控,连最基本的选台、切换信号都不能进行。

  上门调试中发现,刚开机时能遥控,但十几分钟后就不能遥控了,操作面板按键控制正常。开机检修。先从遥控接收头查起。在测量遥控接收头信号输入脚的同时。用遥控器操作,电压有变化。逐渐向后测量。直到电脑控制块CXP85220(44)脚遥控信号输入端,电压都有变化。说明遥控接收头及支路元件基本正常。

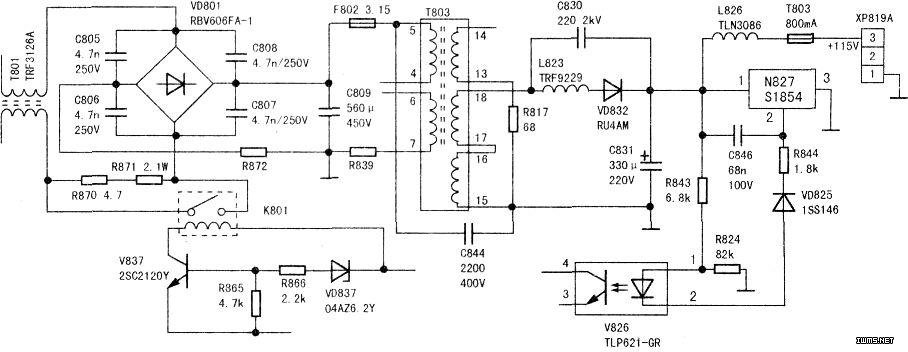

  由于该电视机还有无信号时频闪、有信号时上部和中间有几条干扰横线,而且横线还随时间变化而向下移动故障,其现象有点像是电源滤波不良。检查电源部分,+B电压115V,正常,测量滤波电容C831也正常,电路见图。再查+300V滤波电容C809两端电压略高于220V,怀疑此电容有问题,拆下测量果然容量明显下降。用一只560uF/450V电解电容。换上后开机测量,两端电压接近290V,屏幕上的横线消失,无信号时也不再频闪。在试机的过程中还发现。遥控功能也恢复正常。可见,该机的遥控失灵故障根源,不在遥控接收电路,而是由+300V滤波电容失效引起。
