LT3212（L01）属长虹LS15机芯，整机使用的主要IC为U11（MST718BU），内置视频解码/AD转换/MCU及格式变换，帧存储器和上屏信号形成等电路。

　　该机有伴音，背光灯已点亮，说明电源板和逆变器工作基本正常，引起黑屏有三种原因：第一种主板没有Lvr）s信号上屏（测J9处LVDS电压或波形便知）；第二种主板没有供电上屏（测u4便知）；第三种屏模组逻辑驱动板或屏本身坏。此种故障要首先判断是主板还是屏上的故障，以便缩小故障范围，对屏模组逻辑驱动板与主板接口19进行测量，19输出信号主要有上屏供电、LVDS信号。测得主板供上屏电压形成电路U4输出（5）～（8）脚电压为0V，说明整机黑屏是由于无上屏供电引起。

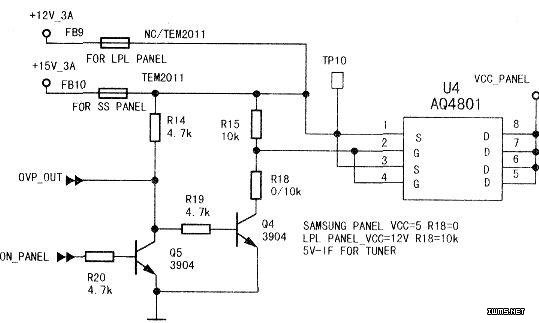

　　无上屏电压有三种可能：1.主板U11（MST718BU）工作不正常，（57）脚没有输出上屏电压启动控制信号，Q5不工作导致U4内MOS管工作停止；2.U4本身损坏及栅极所接元件损坏；3.U4没有得到5v供电输入。测U4的（1）、（3）脚输入电压为5V正常（正常工作时三星屏上屏板为5v供电），测U4（2）、（4）脚栅极电压为5V（栅极低电平时导通），说明U4工作条件不满足，电路见上图。测U11（MST718BU）（57）脚输出的上屏开关控制信号ON—PANEL为低电平，正常（低电平打开上屏供电）。测Q4基极为高电平，正常，测Q4集电极电压也为高电平，异常。怀疑Q4损坏，更换Q4后屏供电正常，故障排除。

　　工作原理：上图中u4为双通道的P沟道增强型MOS管。（1）、（3）脚为漏极，（2）、（4）脚为栅极，（5）～（8）脚为源极。

　　FB9和FB…用以选择屏供电电压。当液晶屏为+5v供电时（如：三星LTA320AB01），FB10装上0Ω的电阻，而FB9不装。当液晶屏为+12V供电时（如：LG屏LC320WXN—SAC1），FB9装上0Ω的电阻。而FB10不装。

　　当待机时，CPU—U11（MST718BU）（57）脚发出ON-PANEL信号（高电平）加到Q5的b极Ib、e极电压高电平导通，Q4的b、e极电压低电平时截止。U4栅极电压约等于漏极电压，U4不导通，上屏供电为0V。

　　当开机时，CPU—U11（MST718BU）（57）脚发出ON-PANEL信号（低电平），加到Q5的b极，b、e极电压低电平截止，上屏供电通过R14、R19加到Q4的b极‘b、e极电压高电平导通，U4的栅极为低电平，U4开始导通工作。

　　OVP-OUT为主板与屏不对应时的保护功能。三星上屏板为5V供电，LG上屏板为12V供电。输出上屏供电12V的主板（用于LG屏），如果没有保护电路，用到上屏板供电为5V的三星屏上时，其主板U4输出的12V会将三星屏的上屏板烧坏。

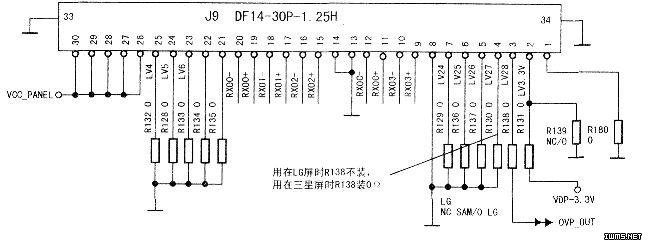

　　对应主板J9（3）脚的三星上屏板插座为地，而LG上屏板插座此脚为空脚。这样就可以利用LG和三星上屏插座（3）脚的差异来做保护。用在LG屏上的主板（上屏供电12V），通过一只0Ω的电阻R138接到上屏插座J9（3）脚，而用在三星屏上的主板不装此电阻，电路见下图。当LG屏的主板用到三星屏上时，将Q4的b极经R19、R138通过上屏线接到上屏板的地，Q4截止，U4的漏极电压约等于栅极电压，U4截止。CPU也无法控制u4导通，从而保护上屏驱动板。
