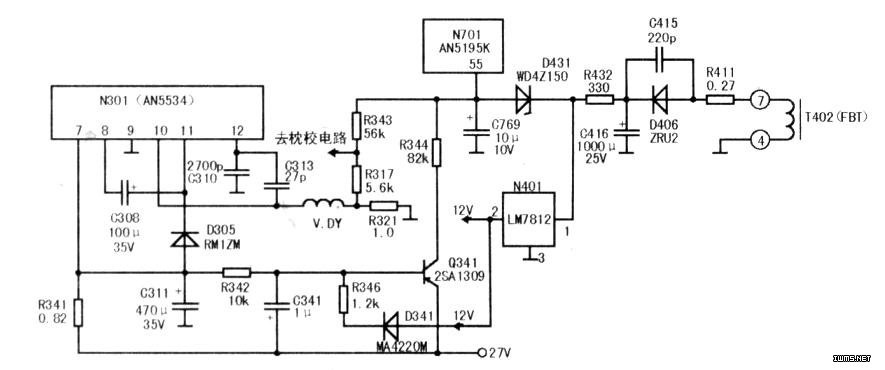

该机为IIC总线控制。经查，+B电压115V正常，查振荡/亮度/色度小信号处理块N701（AN5195K）（56）脚（行激励信号输出）电压为OV（正常为1.2V）。证明无光栅系行扫描电路未工作所致。查N701行振荡供电端（51）脚的6.5V供电电压正常。用替换法检查（54）脚外接行分频品振Z701（503K）和电容C768，故障不变。该机N701（55）脚为X射线过量保护和场输出电路过流保护端子，如图所示，如果该脚为高电平，则保护电路会动作，关闭（56）脚输出的行激励信号，使行扫描电路停止工作。接下来测N701（55）脚电压，发现已上升至2.8V（注：2.8V不是保护电路动作阈值），看来无光栅可能是X射线过量或场输出电路过流导致保护电路动作所致。

　　当+B电压升高或行逆程电容失容开路时，将会导致行逆程电压升高，印行输出变压器T402（7）脚电压上升，经D406整流、C416滤波后的15V电压上升，使D431击穿，导致N701（55）脚电压上升，从而进入X射线过量保护状态。另外，若场偏转线圈（V.DY）短路，为避免显像管切颈损坏，经R317、R343加至N701（55）脚电压将大于保护动作阈值，使保护电路动作。
　　
　　另外，若场输出块N301（AN5534）短路损坏或27V输出过流，将会使R341上的压降增大，致使R342右端电压下降，Q341b极电位降低，Q341导通，27V电压经R344送至N701（55）脚，则（55）脚电压将大于保护动作阈值，保护电路动作。为了判断是何种原因导致保护电路动作，首先断开D431负极，解除行输出电路X射线过量保护，结果发现行电路仍不能启动，于是怀疑故障在场输出电路。断开R317，解除场偏转线圈短路保护试机，发现故障不变。测场输出块各脚对（9）脚接地均不为零，手摸场块没有过热现象，场输出12V、27V供电电压也正常。看来故障不在场输出电路，而在场输出保护检测电路。于是断开R344一脚试机（若发现异常应立即关机），出现光栅，接上信号，声、图俱佳。说明故障点的确在场输出保护检测电路。接下来再对场输出保护检测电路的R342、R346、C341及检测管Q341、隔离二极管D341等进行检查，结果发现Q341的c、e极已击穿。Q341击穿后将会使N701（55）脚为高电平，导致保护电路动作。更换Q341并复原电路后试机，故障排除。
