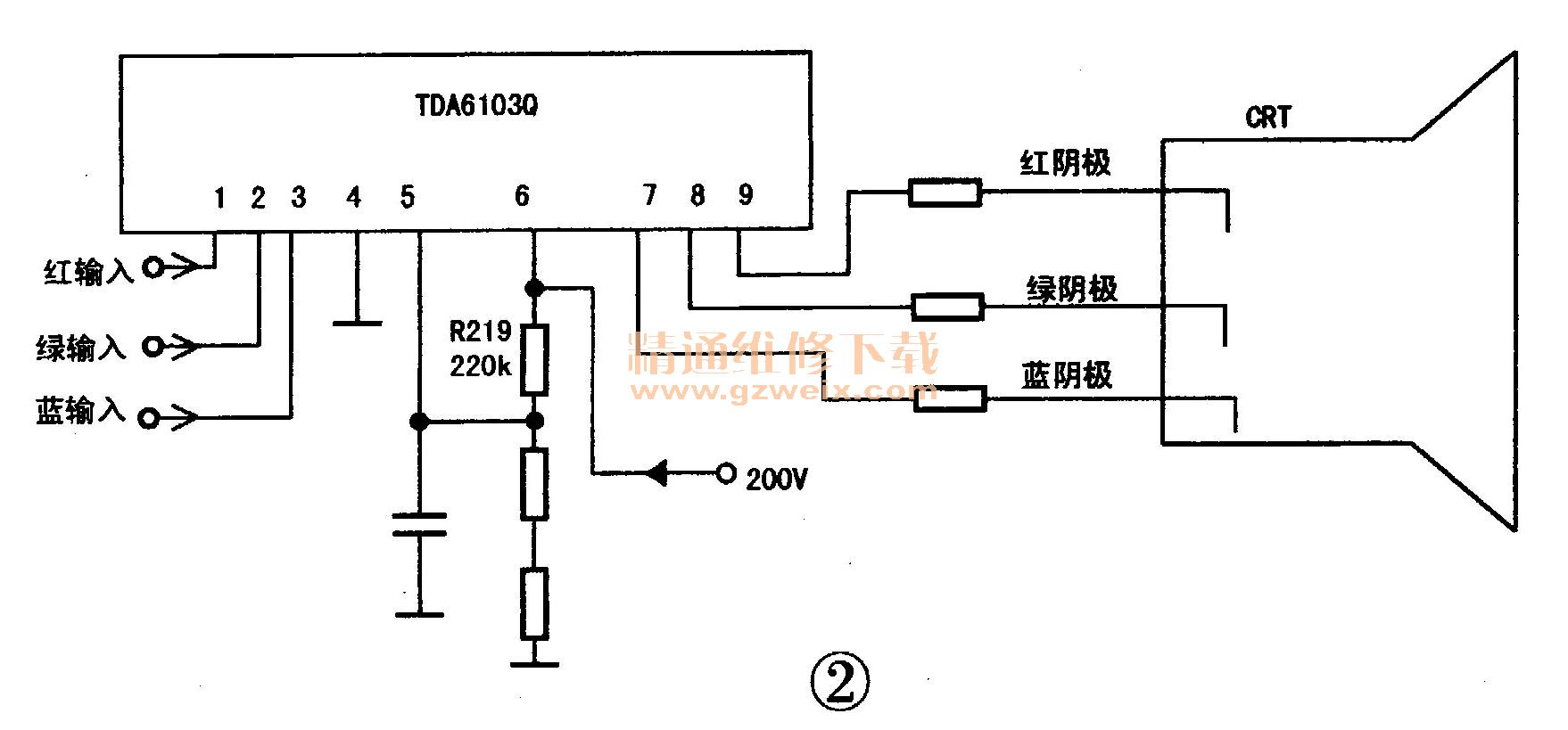

一台长虹N2516型彩电，开机有图，当图像背景为亮背景时马上变成一条水平亮线。该机经几个维修点修过，但都未能修复，转到我处。打开机壳，发现场扫描电路被动过，可见前面的几个维修员没少下工夫，但他们都没有找到病根，说明他们都不了解长虹CN-5机芯彩电的“个性”。笔者根据“当图像为亮景时出现一条水平亮线”这一线索，判断为显像管束流过大，重点检查视放电路、显像管电路、ABL电路。最后查出视放块TDA6103Q的⑤脚分压电阻R219（220kΩ）阻值变大，近似开路，相关电路如图2所示。当R219近似开路时，TDA6103Q的⑤脚电压近似0V，导致⑦、⑧、⑨脚直流电阻开路，更换后通电一切正常，故障电压偏低，显像管的三个阴极电压偏低，当图像为亮背景时更是雪上加霜，显像管三个阴极电压变得更低，故显像管束流过大，导致出现了一条水平亮线。更换电阻R219后，故障彻底排除。

    那么长虹CN-5彩电为什么有此“个性”呢？原来小信号处理块AN5095K的20脚有两个功能：一是自动亮度（ABL）信号输入；一是外接维修开关。当该脚直流电压在0.6V以上时维修开关功能不启动，只执行ABL功能；当该脚直流电压被拉低到0.6V以下（如维修开关S701调到地位置、），则内部维修开关功能启动，例场扫描停止工作，出现一条水平亮线。例1中，因R423已经开路，+B无法为ABL电路提供直流正常电压，故AN5095K的20脚直流电压很低，等效于维修开关5701调到地位置，因而出现了一条水平亮线。例2中，当视放块TDA6103Q的⑤脚分压电阻R219近似开路时，则TDA6103Q的⑤脚电压很低，那么⑦、⑧、⑨脚直流电压比正常时低很多，显像管的三个阴极电压较低，显像管束电流过大，把AN5095K的20脚电压拉到很低，等效于维修开关S701被调到地位置，故出现一条水平亮线。
    小结：1．当长虹NC-5机芯彩电出现一条水平亮线故障时，应先检查ABL电路、视放电路、显像。管、AN5095K的20脚外围电路，后检查场扫描电路。若一味地盯着场扫描电路不放，那么可能进入死胡同，走不出来。
采用OM8370（掩膜号CH05T1626）的长虹CH-16机芯也有其“个性”----当36（EHT）脚直流电压升高，电视将交替开机、待机循环不停止。
