根据亮度色度不可调的故障特点，可能是微处理器或小信号处理电路存在故障。该机采用三洋A6机芯，该机芯对亮度、对比度、清晰度、色调、色饱和度等模拟量（除音量外）的控制以及制式选择，是通过微处理器N801（LC864512V-5C71）与小信号处理电路N201（LA7687A）之间的总线来控制的。

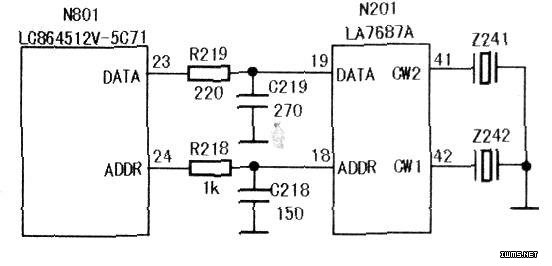

　　N801从（24）脚（模拟地址端）和（23）脚（模拟数据端）输出的模拟控制电压，通过R218、R219、C218、C219加到N201的（18）、（19）脚，再通过N201内总线接口对各被控电路的工作状态进行控制，如图所示。N201（18）脚为SAB总线地址端，根据输入的直流电压的高低而选择不同的控制项目。当（18）脚电压为0.75V-125V时为亮度控制；为1.75V～225V时为对比度控制；为2.25V~3.25V时为色饱和度控制；为3.75～4.25V时为清晰度控制；为4.75～5V时为色凋控制。

　　N201（19）脚为SAB总线控制的数据端，输入的电压控制模拟量大小，并自动切换（41）脚、（42）脚外接的3.58MHz、4.43MHz色副载波晶振Z241、Z242，从而达到自动控制的目的。

　　根据上述原理分析，首先柃查微处理器，不断按遥控器功能键“F”，能调出“亮度”、“对比度”、“色饱和度”显示在当前的域面上，再按“音量+／-”键使显示的模拟量增减，结果发现亮度、对比度、色饱和度等不变化。

　　上述检查说明微处理器工作正常，故障出在模拟量控制接口电路中。根据亮度、色度不可调故障特点，重点检查总线的数据端。测量N201（19）脚电压，并用功能键选择调整的模拟项目，发现（19）脚电压始终为2.75V，不能随音量的增减而变化（正常时应在0—5V间变化），这说明总线数据线存在故障。

　　检查发现N801（23）脚与N201（19）脚之间的铜箔有一细小裂纹。用刀片刮掉铜箔上的绝缘漆，将开路点焊接连通后，故障排除。
