此机遭雷击后不通电,经查仅发现电源保险管熔断,换新后图声出现,但伴音很小,音量调到最大,声音也不够响亮。
用手指触摸伴音功放块N601(LA4287)各脚,喇叭中的噪声较小;再测N601输出脚(9)脚电压(中点电压)仅2.9V。

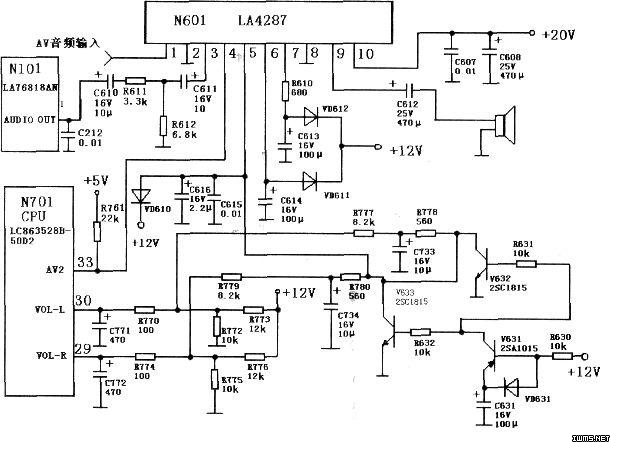

LA4287是OTL功放,中点电压应为供电脚(10)脚电压(20V)的一半,现在严重偏低,显然是不对的。由于以前修过采用LA4287作功放的雷击彩电,LA4287极少幸免于难,于是断定LA4287已坏。买了新件换上去,声音仍偏小,仅中点电压略有上升,难道误判了?仔细分析电路图,如图所示。V631~V633起关机静噪作用,通过分析电路得知,在正常情况下,v631基极电位比发射极高,故截止,其集电极为低电位,从而使V632和V633截止,不影响伴音。关机后,+12V立即消失,但C631两端充有的约12V电压不会立即消失,经V631—V633放电,则V631—V633相继饱和,把LA4287的音量控制端(5)脚电压拉为0v,VD610~vD612也有此作用。检查上述电路均正常。调整音量时,LA4287(5)脚电压能随之改变。由于LA4287有TV/AV伴音切换功能,切换到AV伴音,便无电视伴音,看来这一功能没有损坏。再仔细测试LA4287各脚电压,发现(6)脚电压为0V,显然不对,难道C614击穿?焊下一量,果然已经短路,换新后试机,出现洪亮的伴音。LA4287引脚功能及电压实测值见表。
LA4287(6)脚为交流滤波端,C614起滤除交流信号作用。C614击穿后,改变了电路的静态工作点,导致中点电压不正常,(7)脚电压也随之改变。
引脚 | 功能 | 电压(V) | |
故障 | 正常 | ||
1 | 内部输入 | 0.3 | O.3 |
2 | 地 | O | 0 |
3 | 外部输入 | 6.3 | 6.3 |
4 | 开关控制 | O | 0 |
5 | 音量 | 2.5 | 2.5 |
6 | 滤波 | 0 | 9.8 |
7 | 负反馈 | 1.7 | 9.4 |
9 | 输出 | 2.9 | 9.8 |
10 | 供电 | 20 | 20 |
