此机收看时，图、声均正常，但常出现无规律地自动关机现象，并且关机后电源指示灯不亮。

　　根据关机后电源指示灯不亮判断，故障有可能出在电源电路及交流关机控制电路。为判断故障出在上述电路中的哪一部分，将电视机设为直流待机状态，然后用遥控器进行二次开机，电视机能够进入正常收看状态，这说明开关电源与直流待机控制电路均基本工作正常，故障可能是由于交流关机控制电路元器件性能变差所致。此机属海尔大屏幕数码高清机芯彩电、是海尔公司与德国迈兹公司合作，由海尔德国技术中心设计的全媒体、全数宇lOOHz无屏闪彩电。之所以称为“全媒体彩电”，是因该彩电具有可升级性，可满足未来各种媒体、新技术、新功能的需求，用户可根据自己需求自由组合。

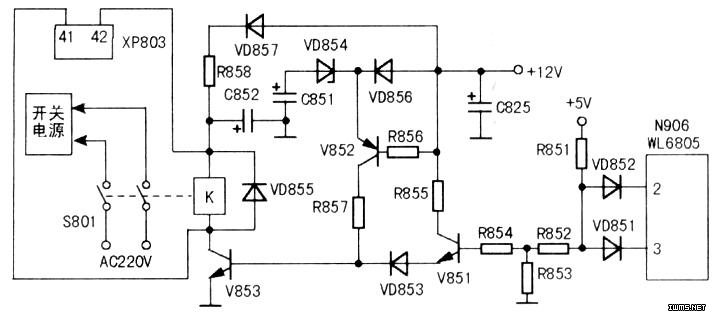

　　该机电路中设计有交流关机控制及断电交流关机电路，主要由V851、V852、V853、VD851~VD857、C851、C852及与电源开关S801联动的继电器等元件组成，如图所示。微处理器N906（WL68045）（2）、（3）脚波段输出信号在交流关机控制指令下均处于高电平，则V851~V853相继饱和导通，电源开关S801联动继电器线圈很电吸合，实现交流关机功能。电源开关S801带有与开关触点联动控制的继电器，其特点是既可二次按动复位，又可通过对其附加的继电器线圈通电复位。此继电器与一般继电器不同；其线圈吸动的衔铁不直接驱动开关触点分开，而是通过控制其自锁机械，使开关复位断电。
　　
　　在正常收看或选台状态时，N906（2）、（3）脚输出“00”、“10”、“01”三组电平中的一组电平，使整机工作于UHF、VH或VL频段的信号接收状态、此时VD851和VD852中至少有一只二极管正向导通，V851因基极电压过低而处于搬止状态，即V851的c、e极等效开路，V852、V853、VD853均拢止，继电器牌释放复位状态，电源开关S801触点闭合并自锁，整机通电正常工作。
　　
　　当接下遥控器上的交流关机控制键时，N906收到该控制指令信号后，经其内部电路译码处理后，从（2）、（3）脚输出约4.6V的高电平信号，分别加在VD852、VD851负极、VD852与VD851均反偏概止，+5V电压经R851、R852与R853分压，使V851正偏导通，其发射极输出较高的直流电压，VD853、V853相继导通，继电器得电吸合，电源开关S801触点断开，从而达到交流关机的目的。同时，V851导通后，其集电极电位降低，使V852因基极电位降低而饱和导通，从集电极输出较高的直流电压，经R857加至V853基极，以确保V853饱和导通，继电器线圈得电吸合，从而保证交流关机功能的实现。
　　
　　此电路还具有断电交流关机功能，是利用电容C851的放电作用来完成的。整机正常工作时，开关电源输出12V电压，经VD856加到5.1V稳压管VD854负极，使VD854导通而不断给电容C851充电。同时，12V电压经VD857、R858给C852充电，V852因基极电位较高（约12V）而处于截止状态。当市电突然中断时，开关电源停止工作，C851中的电荷通过VD854、V852发射结及电阻R856向12V负载放电，V852瞬时导通，则V853在C852两端充电电压作用下也瞬时导通，促使继电器吸合，实现断电交流关机的目的。
　　
　　由上述电路原理分析得知，引起无规律自动关机出现的故障原因有：内部电路不良，使其在工作过程中（2）、（3）脚输出的控制信号异常；组成“或”门电路的二极管VD851、VD852开路性损坏或性能不良；V851~V853c-e极间漏电或有软击穿现象等。为区别故障源出在V851基极以前的电路中，还是在基极以后的电路中，将电阻R854断开，也就是断开V851基极偏置电路，再通电长时间试机，同时检测继电器驱动管V853基极电压，结果发现在故障出现时，约有1.2V的波动电压，由此判断故障出在V851基极以后和V853基极以前的控制电路中，仔细检查VD856、R855~R857及VD853，发现VD853在路工作一段时间有软击穿现象，更换VD853后，长时间收看故障再未出现，至此故障排除。
