创维8000S-2988彩电(5S10机芯)关机后荧屏中心出现亮点
来源:本站整理  作者:佚名  2011-07-16 07:30:20

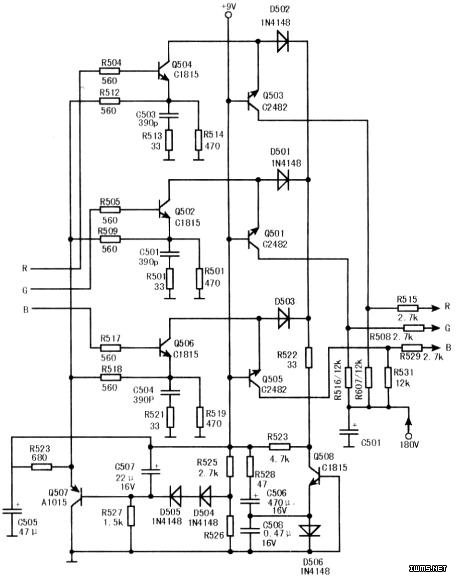

  该机为泄放型消亮点电路,由Q508、R522、R528、R525、C506、C508、D501~D5O3、D506等元件组成,如图所示。其工作原理是:在电视机正常收看时,+9V电源经R528给C506、C508充电(C506的充电电流流经D506到地),在充电完成后,由于D506的钳位作用,C508两端电压(即Q508的发射极电压)仅为0.6V左右,由于Q508b极接地,故Q508处于反偏截止状态,其集电极电压约为8.5V(实测)。此时隔离二极管D501~D5O3均处于截止状态,因此消亮点电路对末级视放的正常工作没有影响。关机的瞬间,+9V电压迅速消失,与此同时,由于C506中存有大量电荷,其正极上的正电荷通过R528、R525、R526、Q508的发射结到C506的负极,使C508的上端为负,接地端为正(因C506容量远大于C508的容量),此负压加在Q508的发射极,促使Q508很快饱和导通→Q508集电极变为低电平→D501~D503导通→Q503、Q501、Q505的发射极为低电平→Q503、Q501、Q505的极与发射极电压加大而饱和导通→集电极电压迅速下降,通过R515、R508、R529使显像管三个阴极咕压迅速下降,束电流瞬时大增,使显像管阳极的正电荷在行、场偏转磁场尚未消失前很快泄放掉,从而达到关机消亮点之目的。

  根据上述原理,首先检查送至视枚尾板的+9V电压正常,再查消亮点电容C506正常;接下来查控制管Q508c极电压为6.5V,说明Q508没有导通。在关机瞬间,查Q508发射极电位为0.6V,正常约为-0.7V,显然C506的放电回路中有元件开路性损坏。检查相关元件,发现Q508发射结正、反向电阻均为无穷大(已开路)。更换Q508后试机,故障排除。
