此机开机后红色指示灯点亮，按频道升（CH+），指示灯闪烁数秒钟后屏上出现红色“TCL王牌”和黄色“智能彩电”字样，随即出现图保和绿色调整莱单（正常时不应出现菜单），然后菜单消失，黑屏，并再次出现“TCL王牌智能彩电”字样，接下来又出现图像和调整菜单，如此往复，造挂一直无效，有时黑屏后自动关机。

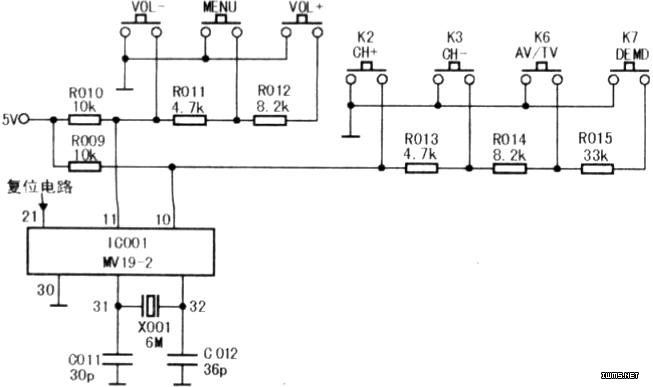

　　该彩电采用飞利浦OM8838机芯。根据故障现象分析，故障应在CPU控制系统。首先怀疑CPU（MV19-2，图纸上标为Z90231）工作条件不满足。如图所示，测得CPU（34）脚5V供电正常，代换（31）、（32）脚外接晶振X001（6MHz）及谐振滤波电容CO11、CO12故障不变；查CPU（21）脚复位电路元件无异常。怀疑键控电路有漏电现象，断开CPU（10）、（11）脚与键控电路的连接后开机，机器却不能启动，用摇控器也不能使之启动。至此怀疑CPU本身有问题。由于CPU属厂家自行掩膜的产品，市场上无货，本着先易后难的原则、还是先将七个面板控制按键速一焊下检测，最后终于发现K6（TV/AV）键存在不稳定漏电（漏电电阻在1OkΩ~70kΩ之间），换新后复原电路试机，故障排除。

　　【小结】该机键控电路属于电压比较式。K4通过对CPU（10）、（11）脚扮入电压的检测，CPU将按照事先设定的软件程序，执行音量、频道、IV/AV等模拟量与莱单的控制。当某一枝键漏电后，就会使事先设定的电压值发生变化，从而使CPU无法正常工作。因而导致本故阵。这里要强调的是：电压比较式娃挂榆入电路不同于老式彩电的矩阵式键控输入电路，不能通过摘除键控电路来判别键控电路是否存在故障。另外，断开矩阵式键控输入电路，或矩阵键挂榆入电路存在漏电故障时，一般用造控器可对彩电进行控制；若断开电压比较式输入电路，部分彩电则不能开机，这一点须注意。
