此机属于GU22机芯，查微处理器TMP88CS38/UD2（20）脚已输出了待机低电平，但小信号处理芯片TDA9333行激励信号输出端（8）脚无行激励脉冲输出，据此怀疑是保护电路动作，使机器处于待机状态。根据这一思路，考虑到行输出电路工作在高电压大电流状态容易出现故障，于是试断开行输出管C极，在+B（145V）端对地接一只60W灯泡试机，灯泡亮，145V电压正常，这说明行输出电路可能有问题，试在行输出变压器T444的+B（145V）输入端（2）脚串入1A直流电流表，同时接上行输出管C极后试机，发现电流表指针接近满偏，随即指针回零，彩电处于待机保护状态。显然行输出电路或它的附属电路有短路或漏电故障。
　　

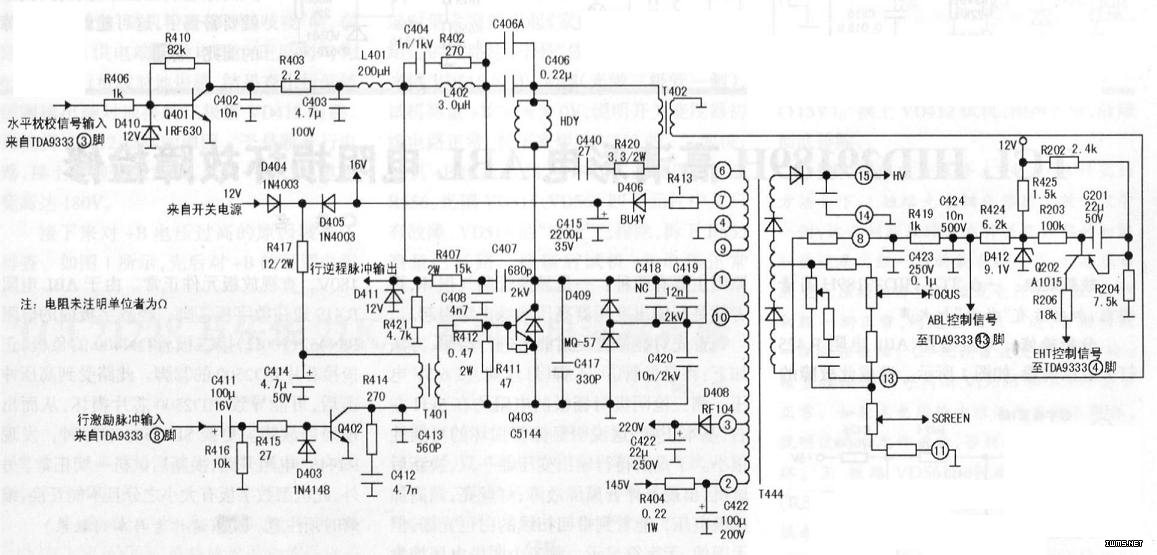

　　该机的行输出电路如图所示，与普通中小屏幕彩电有所不同，主要有以下几点：
　　
　　1.增加了由R406、D410、Q401、R403、C403、L401等构成的水平校输出放大电路，其作用是将小信号处理芯片TDA9333（3）脚输出的水平枕校信号放大，通，过L401，L402等加到行偏转线圈两端。L401的主要作用是通场频、隔行频，以防止行脉冲对水平枕校电路的影响。
　　
　　2.增加了以C406、C440、R420、T402等构成的动态聚焦电路，其基本工作原理是：行频锯齿波电压经C440积分，形成符合显像管曲率且与行扫描正程同步的行频抛物波，然后经T402耦合至聚焦电路，即行输出变压器（13）脚，使聚焦电压随电子束扫描位置作相应变化，即在荧屏中间位置时较低，愈到荧屏左右边缘（东西方向）愈高，以保证荧屏左、右侧光栅的聚焦效果与中间一致。同时，来自水平枕校电路的场频抛物波也经C406移相后珊合至T402初级，经T402升压和极性转换后也盔加到聚焦电压上，使聚焦电压在竖直方向（南北方向）愈到荧屏边缘电压越高，以保证光栅在炎屏上、下侧的聚焦效果，从而使得整个荧屏图像的清晰度一致。
　　
　　3.增加了高压稳定电路，其取样点设在行输出变压器（8）脚，其工作过程是：假如行逆程电容容虽变小或+B电压升高，就会使行逆程脉冲电压升高，图像亮度增高，电子束流增大（图像尺寸变小），这时取样电阻R419两端电压降增大，右端电压下降，则加至TDA9333（43）脚（ADL信号输入）的电压下降，使内部亮度控制电路起控，使图像亮度基本保持不变。与此同时。还会使加至控制管Q202b极的电压下降，使其导通程度增加→c极电压下降→经R206加至TDA9333（4）脚（高压校正输入）电压下降，经与内部的设定值比较后，令（8）脚输出的行激励脉冲宽度变窄，使其行逆程脉冲不致于过高。反之亦然。这样使行逆程脉冲基本保持不变。如果超过了调整范围，TDA9333将关闭（8）脚输出的行激励信号，使行输出电路停止工作。
　　
　　4.行推动级供电在行扫描电路启动时，由开关电源提供的12V电源供电，在启动后由行输出变压器提供的约15V电压（减去D405管压阵）供给，这样供电的好处是：如果行输出电路发生故障，行推动级将不会工作，不致于使故障扩大。从以上分析可知，如果行输出电路或相关附属电路发生故障，使行逆程脉冲过低（在过流时）或过高，将会使行输出电路不工作，从而呈三无状。为确定故障点，决定采用断开法。首先检查行逆程电容、行阻尼管，均未发现异常；再查水平枕校管Q401c极对地电阻几乎为零。经查Q401、C403均击穿，显然这是行逆程脉冲窜人水平枕校电路所致，怀疑电感L401短路。焊下L401，发现表面已泛黄，再看内部漆包线已严重发黑，应是过热所致。拆下L401中的漆包线重新浸漆、烘干并重绕后上机，并更换Q401、C403后通电试机，故障排除。
