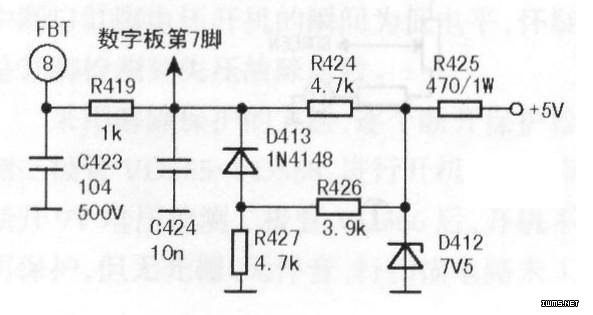

开盖检查，ADL电阻R425打火且已烧毁，如图所示。造成此故障的原因主要有两种：一是显像管漏气损坏，再者就是行输出变压器高压绝缘击穿引起。

　　首先对显像管发射能力进行检测，方法如下：将显像管（3）、（4）脚（灯丝端）接6.3V电压，测三枪阴极对栅极的电阻均在5kΩ左右，基本正常，这说明显像管损坏的可能性很小。于是购得行输出变压器一只，换新后试机，出现有伴音黑屏故障；灯丝亮，调高加速极电压，能看到带回扫线的白色光栅，但无图像，无字符显示。测三个阴极电压均为180V，查视放板元件正常。由于ADL电阻R419通往数字板（7）脚，经数字板内的电阻RN452（1OOΩ）接二极管DN400的负极，正极接芯片SID2500的（12）脚。此路受到高压冲击后，可能导致SID2500芯片损坏，从而出现黑屏故障。更换SID2500芯片时，发现RN452电阻开路，换新后试机一切正常。另外，此机型数字板有大小之分且不能互换，维修时须注意。
