该机由三块集成电路组成。

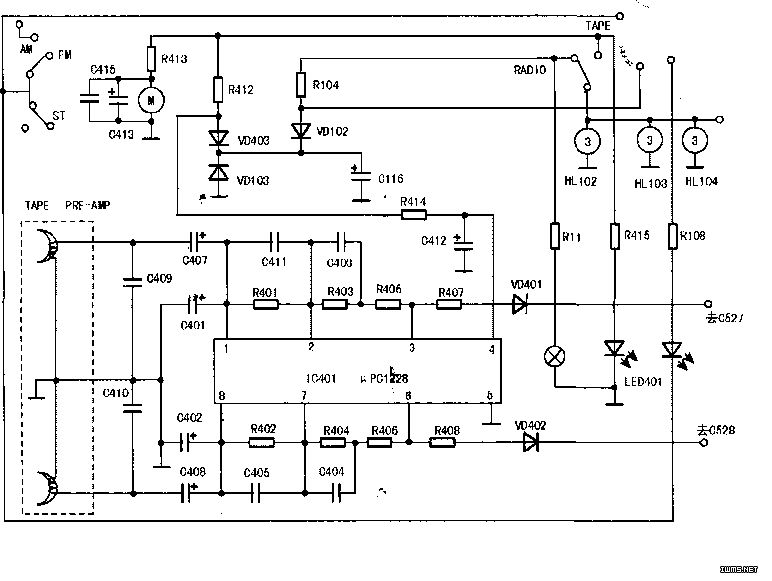

　　IC101（TA8122H）为单片大规模收音集成电路，用来完成AM和FM波段及立体声收音的金部功能。IC401（MPC1228）为双声道均衡放大集成电路，主要用来完成磁带放音信号放大及频率补偿。IC701（TDA2004）是双声道音频功率放大集成电路，主要用来完成收音和磁带放音信号的功率放大。该机的收音信号从IC101（13）、（14）脚输出，分别经R106、R107、C113、C114加到C527、C528正极；放音信号从IC401（3）、（6）脚输出，分别经过R407、R408和VD401、VD402后也加到C27、C528正极。经上述分析，C528、C527及其后的音量平衡控制电路（RP525）、音调控制电路（RP527与C525、RP526）、音量控制电路（RP528、RP529）、功率放大电路的扬声器电路是收音和放音电路的共用部分。收音功能正常，说明C528、C527以后的低放电路正常。放音无声，则故障可能仅在放音磁头至C528、C527正极之间的电路中，相关电路见上图，应重点检查这部分电路。

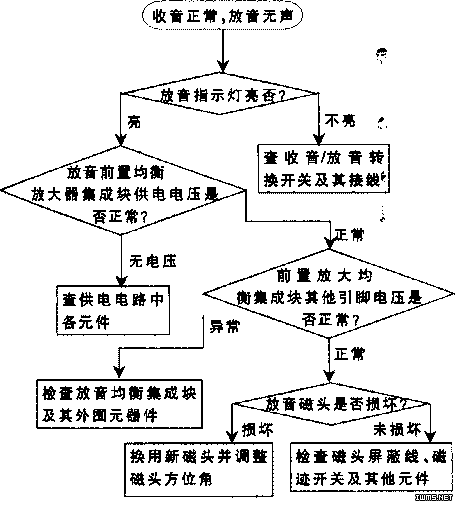

　　首先检查其电源电路。放音电源电路共分三路。一路通过限流电阻R415加到放音指示灯LED401正极，将其点亮，指示整机处于放音状态。放音指示灯亮，说明这部分电路基本正常。另一路经R413、c413、C415组成的电源退耦电路加到电机M上，使其工作。第三路经R412、稳压二极管VD403、VD103稳压为6.8V左右，再经R414、C412组成的电源去耦电路加至IC401（4）脚，为其供电。经测IC401（4）脚电压在1.5V左右波动，而正常值应为稳定的6.8V，明显有问题。查R412、VD403、VD103无问题，检查发现C412严重漏电，将其换新后，故障排除。本故障检修流程见下图。
