此机开机后待机指示正常，加载后不加热；温度指示灯在1s内从高温位置回到最小处。

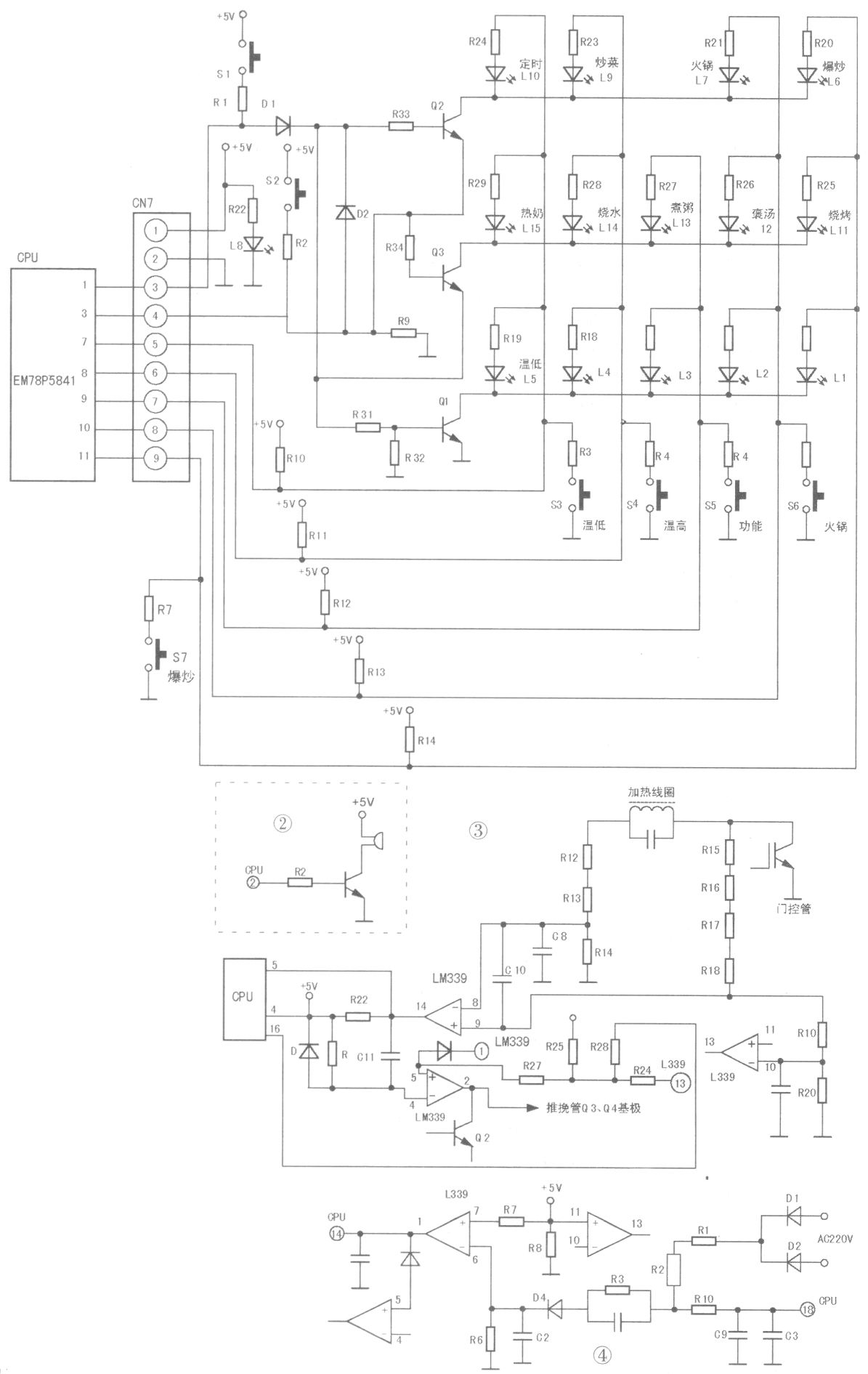

　　此电磁炉采用单片机EM78P5841。该单片机无外接晶体，振荡信号都在片内形成。为弄清单片机各脚作用及工作电压，参照电路板绘出面板控制电路如图1所示，CPU主要引脚功能及外围电路分析如下。

　　CPU（1）脚是双向I／O口，既可以输入信号，又可输出信号，根据单片机设置程序而定。按一下S1，发出开机指令，单片机进入待机工作状态，同时，此脚又输出一定电压使Q1发射结正偏。

　　CPU（7）～（11）脚均为双向I／O口。分别送入“低温”、“高温”、“功能”、“火锅”、“烧烤”五种指令，并在待机状态下组成五级循环导通器，在内部振荡信号驱动下，轮流导通，循环点亮L1～L5。

　　CPU（3）脚是双向I／O口，输入定时指令。按一下定时开关s2发出定时指令，并可加一定电压使Q2导通，点亮定时灯L10。继续按此开关，可以设定不同时间。

　　CPU（2）脚是蜂鸣信号输出端，如图2所示。该电路在工作不正常或在待机及开机时发出提示音。

　　CPU（5）脚是检锅脉冲输入端，如图3所示。检锅电路由比较器LM339（8）、（9）、（14）脚及其外围元件组成。振荡波形通过电阻R12、R13与R14分压加入LM339（8）脚；另一端通过R15～R18与R10、R20分压加入LM339（9）脚，经过比较器放大后从LM339⑩脚输出脉冲，送入CPU（5）脚，CPU对输入脉冲计数来判断有无锅，从而控制电磁炉工作。

　　LM339（4）脚（反相输入端）接+5V电压，（5）脚同相端接收来自CPU（16）脚、LM339（13）脚、LM339（1）脚等控制信号电压。如果超过设定值，则比较放大器反转，将来自Q2集电极脉冲信号钳位为零，使推挽管Q3、Q4无输出，门控管停止工作。

　　CPU（14）脚为电压浪涌保护输入端，如图4所示。220V交流电经D1、D2整流后通过R1～R3、D4加到LM339（6）脚。LM339（7）脚电压由+5v通过R7、R8分压后供给。当高于设定值的浪涌电压到来时，（6）脚电压高于（7）脚电压，（1）脚输出为零，CPU通过内部总线关断驱动脉冲。

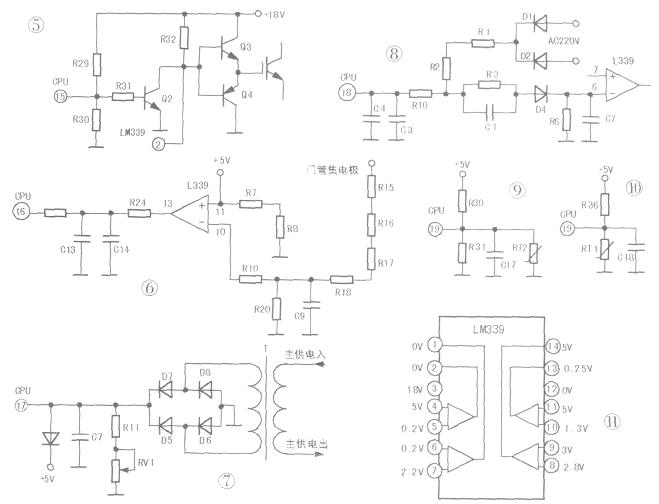

　　CPU（15）脚为驱动脉冲输出端，如图5所示。往CPU（15）脚输出的脉冲信号经Q2放大后，再经推挽放大电路Q3、Q4进一步放大，然后送往门控管G极，使门控管工作在开关状态。Q3、Q4基极同时受LM339（2）脚输入信号控制，如果控制信号为零，则Q3、Q4基极无电压，推挽管无输出，门控管停止工作。

　　CPU（16）脚为高压峰值检测输入端，如图6所示。该电路的作用是保证门控管长期正常工作，不被过高峰值电压击穿。门控管集电极电压通过R15～R18与R20分压后，经R10送往LM339（10）脚（反相输入端），LM339（11）脚（同相端）输入基准电压。正常情况下，LM339（10）脚输入1.3V左右电压，LM339（11）脚输入5V电压，LM339（13）脚输出高电平。一旦门控管c极反峰超过设定电压，则（10）脚电压大幅升高，门控管停止工作。

　　CPU（17）为电流检测输入端，如图7所示。主供电路中所接互感器T次级的感应电压，经D5～D8构成的桥式整流电路整流后，得到与流过T初级线圈电流同步变化的脉冲直流电压，经c7、R11、Rvl平滑滤波后加到CPU（17）脚，作为锅具检测和电流大小信号，供单片机控制电磁炉工作状态用。

　　CPU（18）脚为交流电压检测输入端，如图8所示。220V交流电压经D1、D2整流，R1、R2、R10降压，C4、C3平滑滤波后送到CPU（18）脚。CPU根据监测电压的变化，自动发出相应动作指令，以避免在市电电压过高或过低时损坏门控管。

　　CPU（19）脚为锅底温度检测输入端，如图9所示。温度升高，RT2阻值下降，则（19）脚电座下降，当下降到设定值时，CPU将发出关槐指令。

　　CPU（20）脚为门控管温度检测输入端，如图10所示。当门控管温度升高时，RTl阻值下降，则CPU（20）脚电压下降，当下降到设定值时，CPU将发出关机指令。

　　为便于维修时参考，特附上该机中单片机EM78P5841的引脚功能及待机电压，见表1。待机时，LM339各脚电压如图11所示。

　　通过上述分析，电磁炉能开机，且待机时L1～L5能循环点亮，故断定单片机正常工作。仔细检查各保护检测电路都正常。测量LM339各脚电压时发现（8）脚电压为2.8V，（9）脚电压为3V，（14）脚电压为O.1V。由于（14）脚有上拉电阻R22，应该为高电压，实测为低电压，检查外围元件正常，怀疑此组比较器坏。代换LM339后，电磁炉恢复正常。
