惠普VL420微机按下面板上的触发按钮后无任何反应,电源风扇也不转动
来源:本站整理  作者:佚名  2011-07-29 06:55:41



  此机加上市电后检查辅助电源工作正常。万用表黑表笔接地,TSM111CN的(7)脚对地短路,测得UC3842(1)脚电压为0.63V,说明故障在前面的开关控制电路,接下来测光电耦合器PC520三极管集电极电压为0V,Q301基极电压为0.7V,Q301集电极电压为0V,显然故障在Q301基极回路。

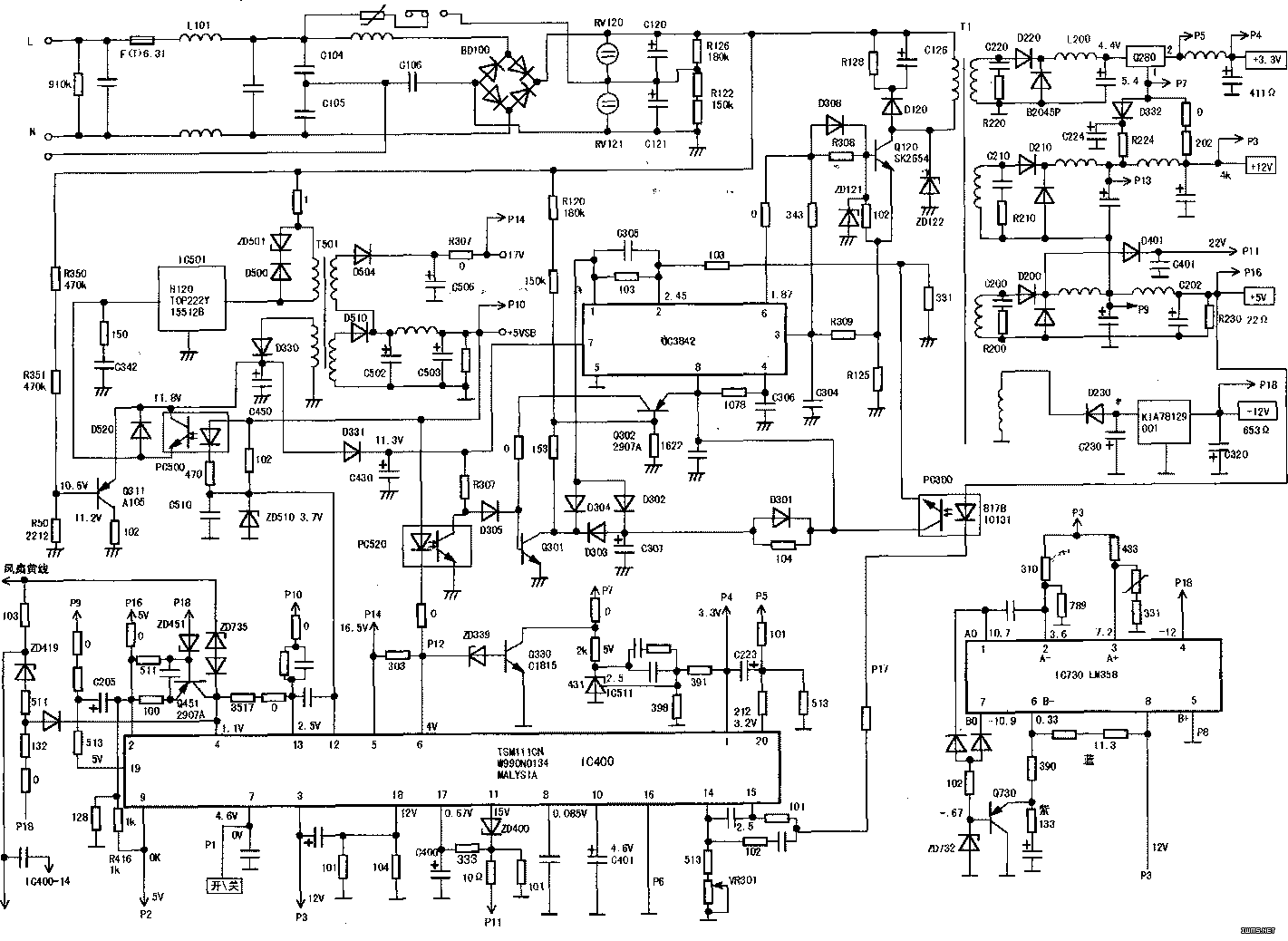

  从下图可以看出Q301基极与UC3842的(8)脚之间有一只三极管Q302,现测得Q.301基极电压始终为0.7V,说明Q302可能导通,c、e极可能击穿短路或漏电,测量Ube电压为-0.7V,可见Q302确实处于导通工作状态。检查Q302基极回路发现R120开路,更换后电源工作正常。

  R120、R121、Q302等元件组成市电欠压保护电路,市电正常时,220V市电通过整流后的300V电压经过R120、R121降压后,Q302基极电压大于6.5V,高于其发射极的5V电压,Q302处于截止工作状态,对电源正常无影响。当市电低于160V市电,Q302基极电压低于5V,由于其发射极电压始终保持5V不变,Q302基极电压低于发射极电压而导通,并同时导致Q301导通,UC3842的(1)脚电压被钳制在0.63V,电源进入市电欠压保护,停止向外输送电压。由于市电取样电阻R120开路,Q302基极取样电压为0V而导通,致使电源始终工作在市电欠压保护状态。
