TCL王牌3488D彩电(OM8838机芯)部分台杂音大
来源:本站整理  作者:佚名  2011-07-30 19:29:13



  试机发现,大多数台图像、伴音均正常,仅有一两个台伴音中有明显的杂音。

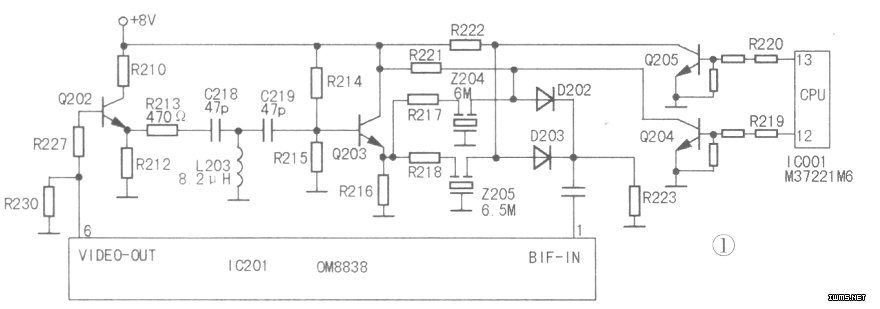

  重新搜索,故障现象依旧;对有杂音的台进行微调,虽图像、声音均有变化,但始终不能消除杂音。代换高频头和声表面滤波器后,故障仍未排除,于是转向检查伴音鉴频电路。如图所示,IC201(OM8838)(6)脚输出的视频检波信号,先经Q202缓冲放大,再由C218、C219、L203组成的滤波电路对其进行滤波,最后经Q203射随放大后,由Z204、Z205进行选频,得到的第二伴音中频信号送至IC201(1)脚。根据故障现象分析,故障应出在Q202到 Q203之间的滤波电路中。试着改变C218、C219 的容量,变化不明显,接着将 L203换为一只 12μH的电感后,杂音消失。接着又对该部分电路进行反复试验后发现,即使L203仍用原 8.2μH的电感,只要将13的值减至l50Ω~22OΩ时,杂音也会消失。
