1.SAA7119及外围电路故障检修

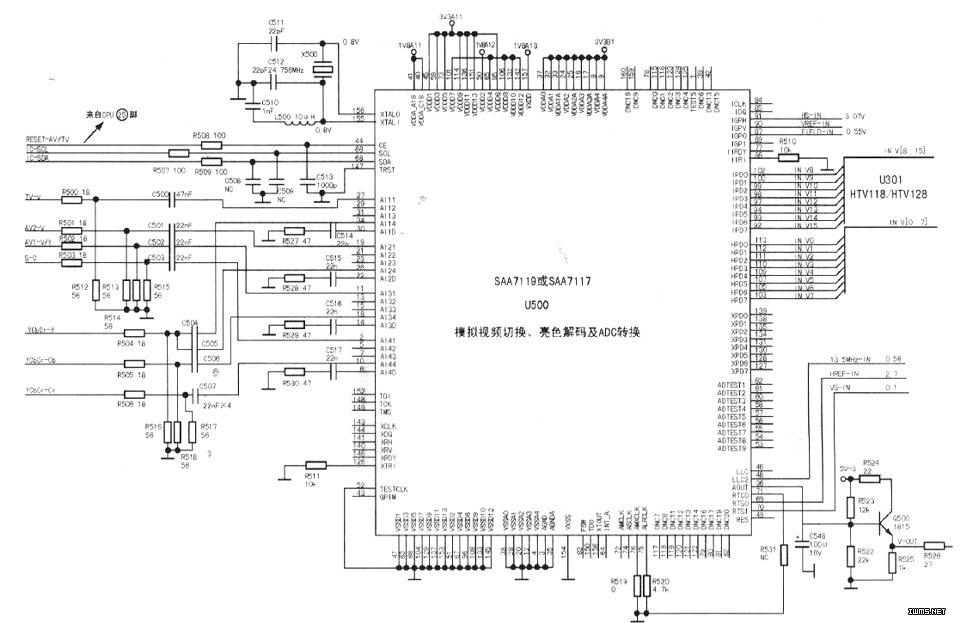

主板调谐器输出的模拟视频信号经插座XS12，插头JN1OO的（17）、（18）脚及电阻R500、电容C500送入SAA7119（27）脚，如下图所示。
有源视频信号选择分为两路，一路模拟视频信号由SAA7119（36）脚输出，经Q500放大后送往主板；另一路被选择的视频信号在SAA7119内经亮、色解码模拟处理，然后送入数字A/D转换电路。SAA7119工作正常时，测量16路数字信号将有波形出现，并且电压都在跳变，否则可确认SAA7119没工作。
SAA7119正常工作除供电要正常外，由U500的（155）、（156）脚组成的24.576MHz晶振电路工作也必须正常。正常时，晶体两脚工作电压为0.8V，否则要查C511、C512、C510是否有问题，若此处有问题会导致无图像或元彩色故障。
SAA7119输出的16位数字信号送往HTV118的通道中断或相关引脚虚焊，会导致TV/AV图像偏色。SAA7119关键引脚及功能见下表。
| 引脚 | 功能 | TV状态 电压(V) |
| 36 | 模拟视频信号输出 | 1.1 |
| 18、19、21、23、26、27、29、31、34 | TV、AV、YCbCr或Y/C信号输入端，可同时输入16路模拟信号，由4路有源输入电路识别选择 | (27)脚(TV-V)，1.05V；(29)脚(AV2-V/Y)，0.01V；(19)脚(S)，1.99V；(34)脚(Y)，0.02V；(18)脚(Cb)，0.O1V；(10)脚(Cr)，0.O1V |
| 6、14、22、30 | 模拟信号进行ADC转换所需参考电压形成电路，外接22nF滤波电容 | 1.05 |
| 44 | 芯片使船信号，高电平有效 | 3.3 |
| 66、68 | 总线输入端 | SCL：1.9V；SDA：2.2V |
| 155、156 | 24.576MHz晶振连接端 | 0.8 |
| 158 | 时钟输出 | 0.73 |
| 126 | 控制(127)～(139)脚及(140)、(141)、(143)、(144)、(146)、(126)脚的输出状态 | 0.01 |
| 69 | 实时工作状态或同步信号输出，受软件控制 | 0.03 |
| 70 | 场同步信号输出 | 0.56 |
| 71 | 实时控制时钟输出 | 0.96 |
| 46 | 行锁定27MHz输出 | 0.09 |
| 48 | 行锁定13.5MHz或54MHz时钟输出 | 1.59 |
| 103、105、107、109~102、113 | 低8位数宇图像信号(INV0～INV7)输出 | 1.15 |
| 102 | 高8位数字图像信号(INV8～INV7)输出 | 1.1 |
| 91 | 行同步信号输出 | 0.56 |
| 90 | 场参考时钟输出 | 0.63 |
2.HTV118关键引脚及外围电路故障检修

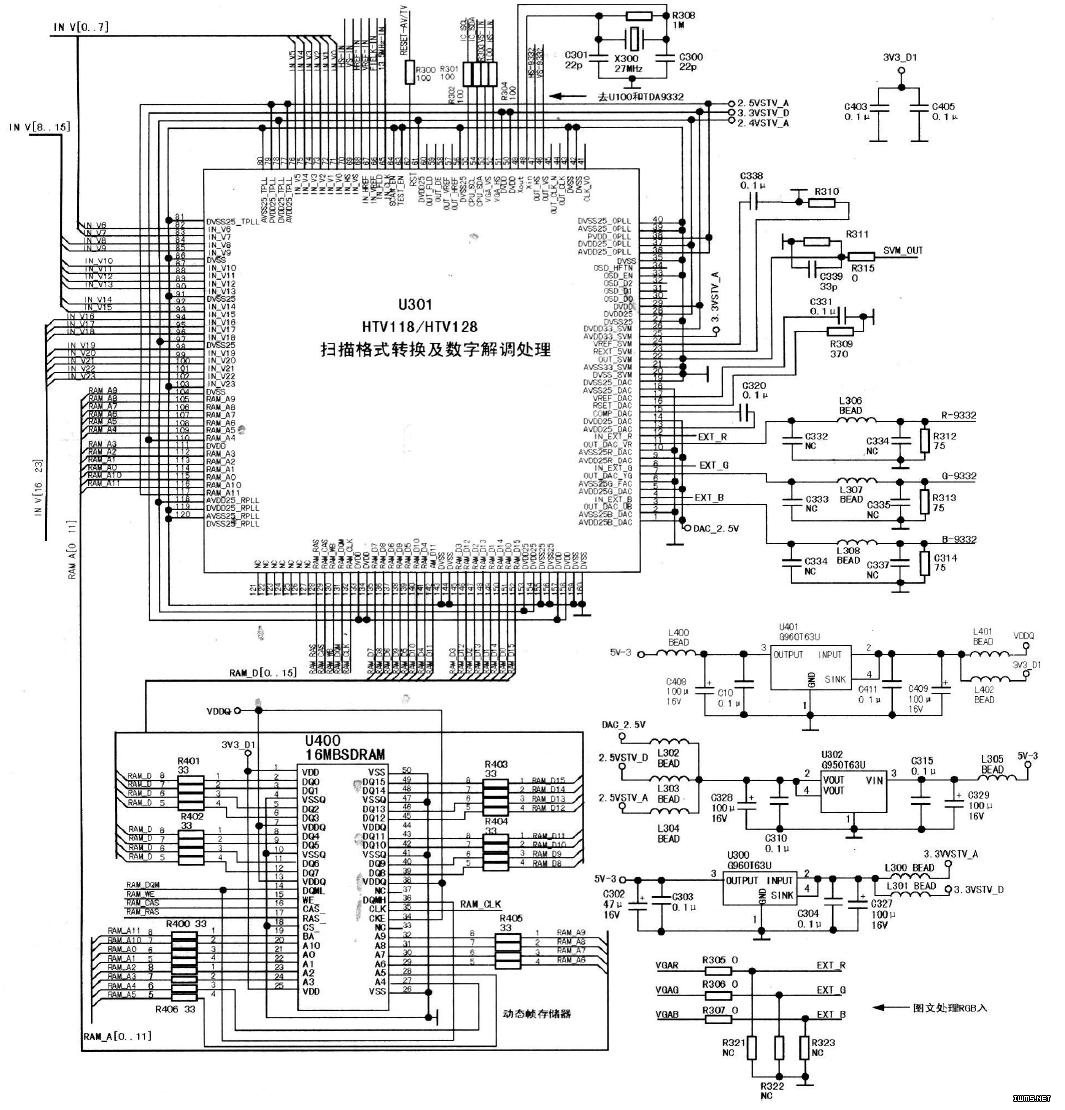

TV数字信号处理由IPQ板上的HTV118来完成。该集成电路设有8个脚（（52）、（53）及脚）作为前端数字视频行、场同步信号，如下图所示。若上述行场同步信号通道出现问题，将导致接收TV/AV/S/VGA/HDTV信号无图像。另外，24bit图像信号通道出现问题会引起偏色、图像异常故障。
U302、U300分别为HTV118提供2.5V、3.3V工作电压。若U302电路中的L302开路，将出现黑屏（有字符）故障。若与DAC转换有关的脚的外接元件有故障，会导致有伴音、黑屏（无字符）现象。

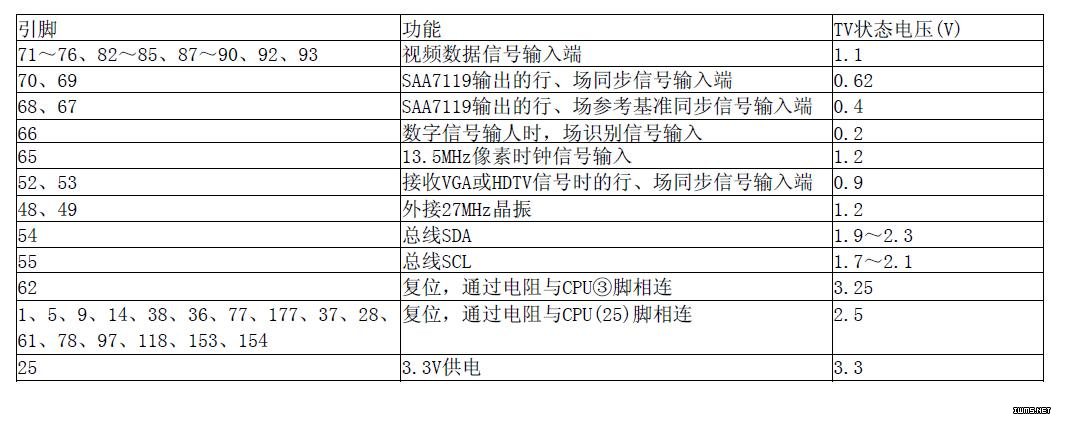

检修可能由HTV118引起的故障时，可先测RGB信号输出端（3）、（7）、（11）脚电压，正常值约为0.28V～0.3V，若输出电压异常，会造成黑屏、偏色、回扫线故障等现象。HM602总线信号从U301（34）、（35）脚送入，在其内部程控电路进行程序指令交换，以实现数字图像处理。U301（62）脚为复位脚，其工作电压为3.25V。总线电压SDA在2.6V～2.9V之间变化，SCL在2.2V～2.5V之间变化。若HTV118引起的总线电压或复位电压异常，会导致二次不开机。实修不能二次开机故障时，可将U301的（34）、（35）、（62）脚断开，若此时能开机，则故障在HTV118。U401为帧存储器提供3.3V电压，若出现故障，将出现有字符、黑屏故障。另外，如果HTV118与帧存储器间的信号传输通道中的排电阻R400、R406、R403有问题，会出现图像异常、图花或有马赛克现象。HTV118关键引脚及功能见下表。
