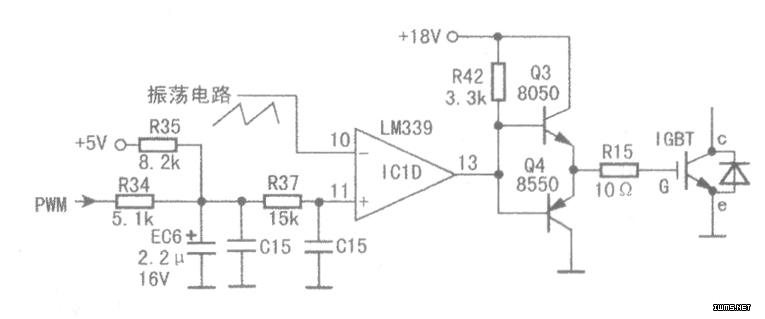

试机检测，调整火力时，发现功率调整电路LM339（11）脚电压仅在O.4V~O.6V之间变化。如图所示，调节功率时，单片机在内部软件的控制下，输出相应占空比的方波信号，即PWM信号。此信号经R34、EC6平滑为直流电（常称为功率电平）送往LM339（11）脚，与由振荡电路送至（10）脚的锯齿波信号进行比较，由（13）脚输出至IGBT管的驱动信号，经Q3、Q4激励放大后驱动IGBT管。根据故障现象分析，怀疑功率电平形成电路异常。首先检查EC6i正常，代换后故障依旧；接着在路测量R35~R37的阻值，发现R35的在路阻值约为l7kΩ，竟大于标称值8.2kΩ，拆下检查R35已增至近50kΩ，换新后故障排除。
