此机的单片OM8839PS，CPU为CHTl201，观察指示灯亮，电源电路正常，但不能二次开机。

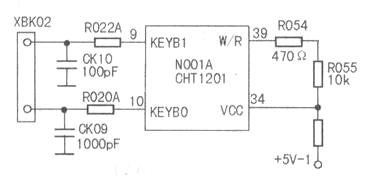

查CPU电源、复位、晶振电路均正常，拔掉面板按键板也不能开机。测总线电压4.8V且不抖动，说明CPU没工作；悬空总线受控IC的引脚后，仍不能开机，说明受控IC正常。查遥控接收电路正常；焊下存储器试机仍不能开机；试换一块表1CHT1201各脚功能与实测数据写好数据的存储器还是无效。CPU（39）脚（W/R），总线通断开关电资料上标注为3.3V，实测为4.8V，查（39）脚外电路正常，如图所示。CPU要案都正常，却不能开机，检修陷人困境。
心想是否因CPU某引脚外电路异常或引脚本身有故障引起死机？用万用表Rxlk挡逐脚测量，发现（10）脚（KEYBO端）正、反向电阻均为0.5kΩ，不正常。正常应与（9）脚相近（正常时，（10）脚正向电阻为8.5kΩ）。检查（10）脚外电路正常，脱空（10）脚仍为0.5kΩ，判断（10）脚内部电路可能被高压静电击穿损坏。
焊下CPU，将万用表置于Rxlk挡，用红表笔测得（10）脚与（13）脚地端电阻为6.5kΩ，正常值为∞，说明CPU（10）脚内电路确实损坏。更换CPU后故障排除。CHTl201各脚功能与实测数据见下表
| 引脚 | 功能 | 工作电压(V) | 对地电阻(kΩ)(黑表笔测) | 引脚 | 功能 | 工作电压(V) | 对地电阻(kΩ)(黑表笔测) | ||
| 静态 | 动态 | 静态 | 动态 | ||||||
| 1 | VT | 4.3 | 3.8 | 13 | 22 | R | 0 | 0 | 2.2 |
| 2 | EMC | 0 | 0 | 13 | 23 | G | 0 | 0 | 2.2 |
| 3 | KAV1 | 0 | 0 | 13 | 24 | B | 0 | 0 | 2.2 |
| 4 | KAV2 | 0 | 0 | 13 | 25 | FB | 3.8 | 3.8 | 8.5 |
| 5 | KAV3 | 0 | 0 | 13 | 26 | HD | 4.6 | 4.6 | 8.5 |
| 6 | L | 4.8 | 4.8 | 12 | 27 | VD | 4.8 | 2 | 15 |
| 7 | H | 0 | 0 | 12 | 28 | OSC1 | 4.8 | 8 | 14 |
| 8 | U | 4.6 | 4.8 | 14 | 29 | OSC2 | 0 | 0 | 13 |
| 9 | KEYB1 | 4.6 | 4.6 | 12 | 30 | TEST | 0.8 | 0.8 | 0 |
| 10 | KEYB0 | 4.6 | 4.6 | 8.5 | 31 | XIN | 1.6 | 1.6 | 15 |
| 11 | SCL1 | 4.7 | 4.6 | 7 | 32 | XOUT | 4.6 | 4.6 | 15 |
| 12 | SDA1 | 4.7 | 4.6 | 7 | 33 | Reset | 4.8 | 4.8 | 9.5 |
| 13 | GND | 0 | 0 | 0 | 34 | VCC | 5 | 5 | 3 |
| 14 | NC | 0.4 | 0.4 | ∞ | 35 | P/N | 0.8 | 0.8 | 14 |
| 15 | SYS0 | 0 | 0 | 15 | 36 | FMT | 4.2 | 4.2 | 14 |
| 16 | SYS1 | 4.6 | 3.6 | 15 | 37 | GND | 0 | 0 | 0 |
| 17 | STDBY1 | 3 | 3.4 | 26 | 38 | MUTE | 0 | 4.8 | 13 |
| 18 | BASS-SW | 3 | 3 | ∞ | 39 | W/R | 3 | 2.8 | 13 |
| 19 | S-SW | 0 | 0 | 20 | 40 | SCL | 3.2 | 3.2 | 6.5 |
| 20 | Y/C | 0 | 0 | 14 | 41 | SDA | 3.8 | 3.8 | 6.5 |
| 21 | HALFTONE | 0 | 0 | 13 | 42 | STDBY | 0 | 0 | 8 |
