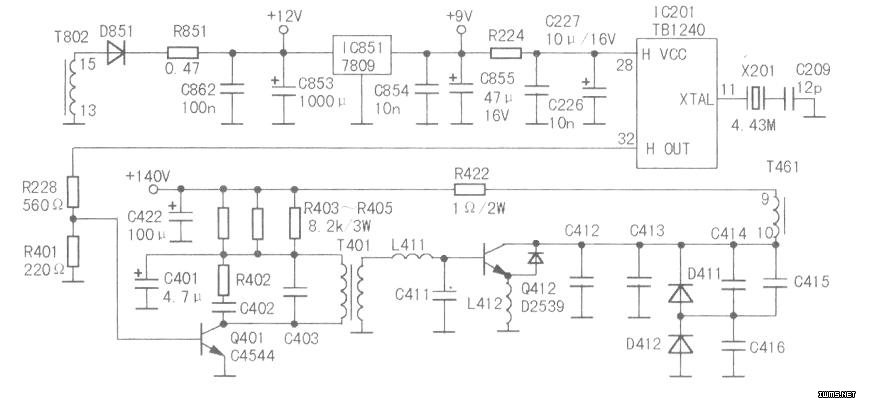

经查，行管Q412（已经换为2SC5296）已经击穿，晶振X201（4.43MHz）已换过，将C401（4.7μF/l6vI换为容盘为1OμF/l60V的电容，逆程电容C412~C4l6均有焊过的痕迹，如图所示。反映每次烧行管，就像遥控关机一样，并无异常现象。

　　经查，基本排除行偏转线圈匝问短路的可能性。测+B为稳定的l36V（正常）。为避免因电源异常升高烧行管，于是把电源振荡块IC801（TDA4605）各脚，以及与取样、稳压有关的器件统统重焊了一遍。因IC201（TBl240）的行振荡供电由开关电源产生的+l2V经IC851（（7809）稳压后提供，查+l2V及+9V很稳定，有关电容无漏电现象。

　　为保险起见还是把+9V到IC201（28）脚之间的元件仔细检查了一遍，均正常。

　　由于前维修者没有焊过行输出级供电的退耦滤波电容C422，加之笔者以前曾遇到该电容因性能不良而屡烧行管的故障，于是焊下C422测其容矗完全正常，为防性能不良还是换了一只。行管仍换用C5296，试机声像正常。试机近一小时，行管温升完全正常，于是交付使用。

　　第二天，旧病复发。经查又是行管击穿。这次换的行管为2SD2553（测其b、e间电阻为48Ω左右），为避免行管因过激励损坏，故在其b、e间并上一只56Ω/1W的电阻。通电后用手模行管温升，一直正常，测R422两端电压约为0.4V，估算行电流为400mA左右，基本正常。但过了一个多小时，行管开始过热，行电流被动，最高可达600mA，立即关机。等行管冷却后，开机约半个小时行管又过热，再次关机。因该机较新，行输出变压器难买，且损坏的几率也较小，况且如果它损坏，导致行管的过热应该是持续的，但该机屡损行管却没有规律，所以排除行输出变压器损坏的可能性。

　　为检测数据，再次开机后只测垦一点的电压，且手模行管，过热则立即关机。行激励管Q401b极电压在行管温升正常与过热时均为348mV（不变）；Q401c极电压则由冷机时的41.8V伴随行管的过热升至近70V；行管Q412b极电压由冷机时的-220mV，伴随行管的过热升至0.6V，此时行电流可达0.6A。另外，行管过热时，机内电流声音明显变大，行幅还出现过一次变小的现象。难道是行激励级的供电电阻偏大，从而导致行激励不足？原机有R403~R405三只电阻的孔位，图纸上也标明是千只电阻并联，但只用了两只，于是又找来一只8.2kΩ/3W的电阻装上，但过一段时间行管仍过热，显然故障不在此处，只得拆去所装电阻。

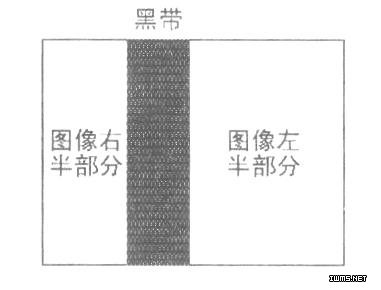

　　怀疑Q401不良，用-只2SC2482替换，但是行管仍过热，难道是行推动变压器T401初级匝问短路，焊下测其初次级绝缘良好，初级直流电阻为42Ω。事后用摇表测T401初、次级绝缘仍良好。尽管从上述检测未发现行激励变压器的异常之处，但还是决定先代换一下。由于手头没有此配件，决定用M11机芯彩电的行激励变压器（初级直流电阻约lOOΩ替换。由于M11机芯行推动级的供电为+111V，供电电阻为lkΩ，行推动管c极工作电压约为86V，于是拆除原机的一只8.2ka电阻，再井上一只1.5a/3W电阻。代换后通电，行管不热，但出现了如右图所示图像。经分析估计是行激励脉冲的极性反了，于是把行激励变压器次级到行管基极的两根跳线掉换了一下试机。测得Q401c极电压为88V，Q412基极电压为-248mV，行电流始终小于400mA，行管温升正常，连续试机三四小时，完全正常，故障排除。
