查行输出管短路，电源保险丝发黑性熔断。另外，在电源电路中，开关管短路，开关管发射圾箱压二极管D8t2（O5Z2.7）短路，电源主控集成块TEA2261损坏。更换损坏元件后开机，出现光栅和噪点，接入信号，图声正常，但光栅左侧有内凸枕形失真状黑边，右侧有垂直黑边。仅几秒钟，黑边逐渐扩大，手模行输出管很热，说明行工作电流过大，立即关机。

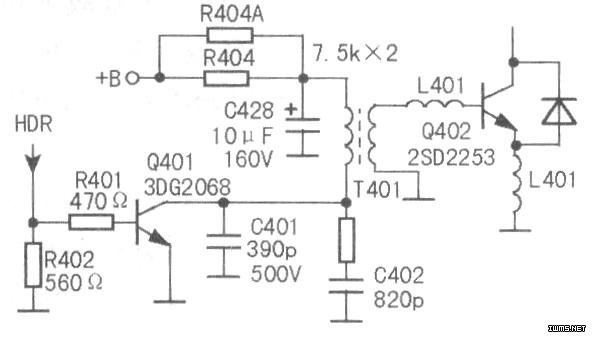

　　从光栅左侧枕形失真状黑边分析，似乎枕形校正电路有故障；从光栅右侧垂直黑边分析，又怀疑行输出电路也有故障。先检查行输出电路逆程电容正常，阻尼二极管正常，行偏转支路正常，再检查枕校电路也都正常。检修陷入困境，静心思索，是不是行椎动不良引起行过流？查推动电路没有虚焊点，但发现行推动级供电滤波电容C428（10μF/l60V）无容量。更换C428后故障排除。

　　行推动级电源滤波电容失效后，行推动功率下降，行管因激励不足而过热，并出现行扫描异常现象。
