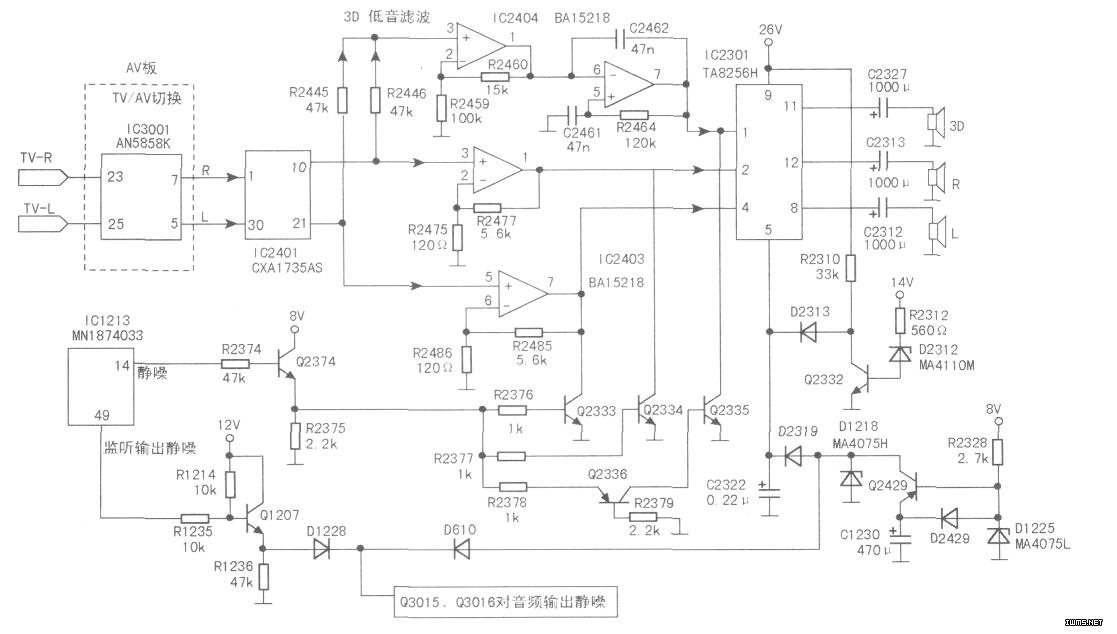

本机电路属于松下M18机芯，伴音通道局部电路如图所示。TV伴音及AV音频信号送入AV切换板（H1板）中，经AN5858K（IC3001）进行TV/AV切换后，分别从（5）、（7）脚输出左、有声道信号（L、R），送到音效处理集成块CXAl735AS（IC2401）的（30）、（1）脚，在总线控制下，进行高音、低音平衡及音量调节后，再从IC2401的（27）、（10）脚输出。输出的L、R音频信号一路送到运放IC2403（BA15218）的同相输入端（3）、（5）脚进行滤波和放大，最后送到音频功率放大器TA8256H（IC2301）的R、L信号输入端（2）、（4）脚；另一路L、R信号经R2445、R2446混合后，送到IC2404（BAl5218）的（3）脚（输入端），由Ic2404组成的低通滤波器取出重低音信号，从（7）脚输出，最后送到TA8256H的3D重低音输入端（1）脚。经功率放大后的L、R信号从TA8256H的（8）、（12）脚输出，而3D重低音信号则从（11）脚输出。

　　无声音的故障原因主要有以下三点：

　　一是音频功率放大器TA8256H损坏；二是静噪电路起控而无声；三是前级TV/AV切换的音频输出与音频处理CXAl735AS之间出问题。

　　该机静噪电路由分立元件构成，相对复杂，其工作过程如下。

　　CPU（MN1874033）（14）脚是静噪（MUTE）输出端，静噪时输出高电平，Q2374导通，从e极输出高电平，使Q2333～Q2336导通，将送往TA8256H的（1）、（2）、（4）脚的3D重低音信号及L、R声音信号对地短路而静噪。

　　开/关机瞬间，电源电压会波动，TA8256H的（9）脚供电自然也不稳定，就会产生较大的冲击声，因此设有开/关机静噪电路。TA8256H的（5）脚在高电平时静噪。

　　Q2332是开机静噪控制管。开机瞬间，电源各输出电压较低，未完全上升到正常值，14v电源不能击穿稳压管D2312（10V），02332的b极因没有偏置电压而截止，其c极为高电平，经D2313加到TA8256H的（5）脚，实现静噪。电源电压上升到正常值后，14v电压足以击穿D2313，Q2332导通，c极为低电平，取消了静噪控制。

　　Q2429是关机时静噪控制管。正常开机时，8V电压经R2328为Q2429的b极供电，同时又经D2429对e极电容c1230充电，正常时约7v。关机瞬间，8v电压因负载较大而很快降低，而Q2429的e极由c1230供电可维持原来的7v电压，因此Q2429导通，c极输m高电平，经D2319加到TA8256H（5）脚，实现关机静噪；同时c‘极的高电平又经D610送给Q3015、Q3016，对输出到机外的音频信号静噪。

　　测量TA8256H（9）脚（供电端）电压为26.4v，正常；又测L、R及重低音输出端（8）、（12）、（11）脚电压均为13.0V。因为是OTL输出形式，输出端的电压约为电源的一半，可以判断TA8256H基本正常。下一步要检查静噪电路是否起控，测量TA8256H的静噪控制端（5）脚电压为6.5v（正常应为低电平），判定故障系静噪电路起控所致。

　　测量D2313的正极为O.1v，说明02332T作状态正常。测D2319的正极为7.0V，比负极高0.5v，难道是D2319导通而导致静噪无声？又测Q2429的b、e极电压均为7.1v，怀疑Q2429击穿。用数字表的二极管挡测量Q2429各极间阻值，测到b、e极时蜂鸣器响，有短路！由于Q2429b、e极间接有D2429，用吸锡器吸空D2429一脚的焊锡，测量其阻值。已近似短路，这时测得Q2429正常。换新D2429后开机，仍然无声。再测Q2429的c极电压，仍为7.0V，而b极为7.1v，e极为7.0V，显然处于截止状态，为何c极电压会是7.0V?细查电路，Q2429的c极还接有D610，难道是它漏电所致？马上测量其负极电压，为7.2v，比正极7.0V电压高，若漏电，肯定会导致TA8256H的（5）脚为高电平而静噪。测量D610阻值，确已严重漏电，用1N4148更换后，故障排除。
