试调高加速极电压,出现满屏同扫线,场幅也严重不足。
测三阴极电压,均正常;再测场输出块LA7837各脚电压,除(1)脚偏低外,其余均正常。
由于亮度信号和场扫描信号均来自予主芯片LA7680,于是对其外围电路仔细检测。发现(13)脚电压仅为5v,与图纸上标注的9v相差很大。
查资料得知,LA7680(13)脚为VCC端,即电源供电端。该脚电压不正常,必然引起亮、色解码电路不能正常工作。

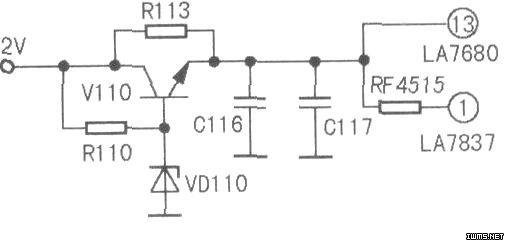

顺藤摸瓜,发现电源供电支路中,有一只三极管V110严重脱焊。该管负责将电源输出的12V电压串联稳压后输出稳定的9v,供给LA768(13)脚和场输出块LA7837(1)脚,如图所示。将该管焊好后开机,一切正常。
