此机采用飞利浦超级单芯片TDA9373（N1OO）掩膜后的型号为CHO5Tl6O8。仔细观察，各元件未见烧痕。试通电，测待机电压+B输出正常。按遥控二次开机后，主电压升为正常值+l45V，但刚听见高压建立声，主电压便大幅下降到70V~90V左右，随后就上升到+145V，再下降，如此反复，指示灯也随之闪烁。

　　首先，怀疑是行输出电路异常导致+B下降。试断开行负载，接假负载灯泡试机，故障依旧。测N1OO（36）脚EHT（超高压保护输人）电压，发现当该脚电压从OV升到约2V时便下降；（14）脚、（39）脚+8V供电也是刚升到6V左右时便下降，而CPU供电端（54）、（56）、（61）脚一直稳定在3.3V。

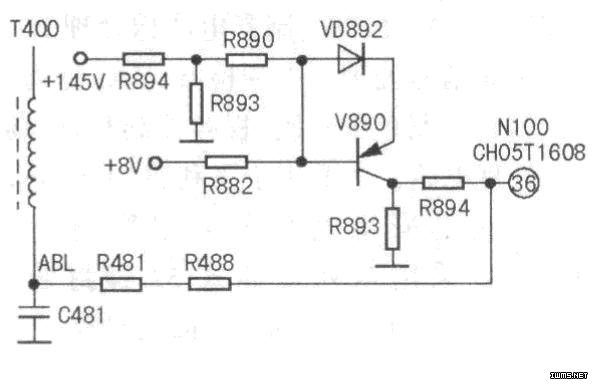

　　由于电压不断变化，难以确定故障原因。分析后，测量N1O0待机控制端（10）脚，有明显的开、待机输出电压。试将待机控制取掉（将V830b-e结短接即可），+l45V可稳定输出，可见+B电压下降是巾CPU发出待机命令引起的。是什么原因引起这种保护呢？根据图纸分析，CPU（36）脚外围电路为重点检测对象，如图所示。

　　试悬空（36）脚，高压马上正常了，证明故障就在这部分电路中。检测（36）脚到行变T400（8）脚的电路各元件均正常，再次查看图纸，发现有一处电路标有EHT字样，分析后认为、该处是主电压检测输入点。经查，R894（270kΩ）开路，换新后，一切正常。

　　小结：此机的高压保护检测与电源异常检测均从CPU（36）脚输入，当CPU得到异常信息后，便会发出待机指令，然后再开机，如此反复，便引起了面板指示灯的闪烁。另外，电路中原R894的功率太小，维修时宜选用1W~2W的电阻。
