开始时，收看一小时左右自动关机，关闭总电源开关后，过一段时间再开机，又能收看近一个小时；到后来，开机收看3～5分钟就自动关机。

　　分析检修：根据以上故障现象的分析，怀疑故障系保护电路动作所致。为确定是保护电路本身故障，还是被保护的电路有故障，作以下的检测。

　　正常工作时，测电源电压，直到关机电源电压始终为正常值l40V，这说明自动关机不是由电源电压过高引起的。自动关机后，测电源电压、行推动管集电极电压均为l44V，行推动管Q801基极电压为OV.

　　IC304行振荡信号输出脚电压为OV，说明IC304（CXA15875）内部振荡电路已停振。造成IC304内部行振荡不工作的原因有千种：

　　一是集成块供电电不正常；二是X射线保护电路动作迫使行停振；三是集成块IC304或外接品振热稳定性不好。

　　首先用手触摸集成块IC304和品振，温度正常。这大致说明行停振不是由集成块供电电压不正常，或集成块IC304或外接品振热稳定性不好引起的，也就是说，不是被保护电路的故障。而是保护电路本身故障。保护电路有行保护电路和场保护电路。

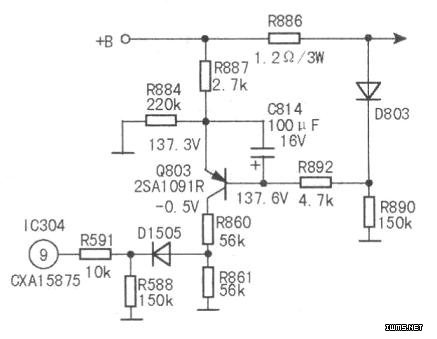

　　然后检查行保护电路，如图所示，行保护电路具有行过流保护和行过压保护功能。在保护状态下，测量IC304（9）脚电压为4.5V，正常值为0.4V，电压偏高，说明X射线保护。

　　在断电状态下，测量三极管Q803和限流电阻R886，发现限流电阻R886由己l2Ω增至3Ω。换新后，故障排除。
