海尔H-2598彩电,通电后指示灯亮,三无
来源:本站整理  作者:佚名  2011-08-01 06:20:34



  该机的CPU为WH200,主芯片采用TDA8844。

  开机测得开关电源输出的+B(l30V)、+12.7V均正常,但在测量二次稳压块KA7630时,却发现其(8)、(9)脚输出的+8V、+5V皆偏低。怀疑KA7630不良,将其更换后开机,测(8)、(9)脚电压均恢复正常,但仍不能正常工作。

  怀疑CPU工作不正常,检查CPU三个工作条件,发现品振漏电。更换后试机,光栅出现,但场幅较小,决定进入总线进行调整。

  进入维修模式的方法如下:开机后,依次按遥控器上P.STD、SSTD、CALL、POWER键。

  进入总线后,先后对VS(场中心)、PVA(场幅)项进行调整,光栅始终不能恢复正常,说明硬件部分有问题。

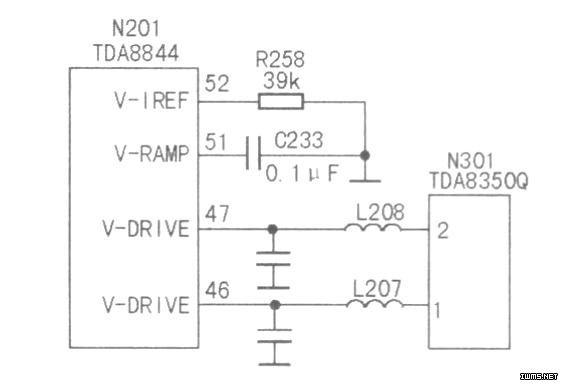

  检查场块TDA8350Q及其外围元件,均无异常。怀疑TDA8844及其外围存在故障,如图所示,测其(46)、(47)、(51)、(52)脚电压及外围元件,发现IIz58阻值变大,用一只39kΩ电阻更换后开机,故障排除。
