TCL王牌2909A彩电图像暗淡
来源:本站整理  作者:佚名  2011-08-01 06:20:37



  该机无论TV还是AV状态图像均很暗淡,字符及厂标图案也如此;调整对比度,无变化。

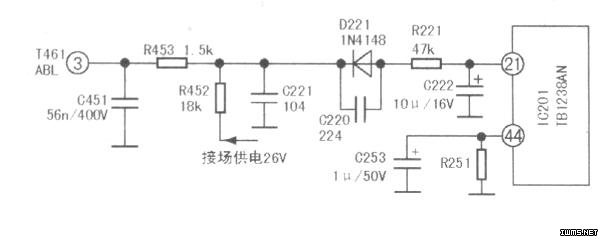

  该机解码芯片为TBl238AN,其③脚为黑电平检测端,如图所示,若外接电容漏电或电阻阻值变大,会使内部的黑电平检测电路工作异常,从而导致对比度变差引起图像暗淡,严重的还会造成黑屏。

  测量IC201⑩脚电压,无信号时为3V,有信号时为1.8V,正常;检查C253、R251也无异常,说明该端脚无问题。

  TBl238AN③脚是自动亮度控制端,与行输出变压器T461③脚相连,自动实现亮度和对比度控制。测量该脚电压,无信号为2.2V左右,有信号为4.5V左右,似乎正常,但对ABL电路检查时发现,连接场供电的电阻R452已开路损坏。

  更换此电阻后,TBl238AN的(21)脚电压为5.5V(此时亮度以及对比度的模拟量均调节在一半左右),图像以及字符、厂标图案的对比度恢复正常,试调整对比度大小,图像浓淡变化正常。
