由于该机光栅和伴音正常，且调节亮度和对比度效果不明显，故判断亮度通道或视放电路有故障。

　　检查视放板上的+200V及+9V供电均正常；代换+200V整流二极管及滤波电容无效；对比测量各视放管的引脚电压，末发现问题，于是转向检查亮度通道。

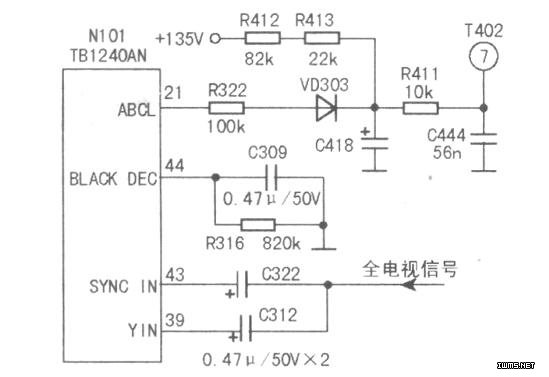

　　首先检查小信号处理块TBl240AN(N101)（21）脚的处围电路，如图所示，（21）脚为自动亮度控制端，其电压决定ABCL电路的起控点，典型值为5.6V~6.OV(可由总线设定)。实测得该脚电压为5.9V，正常；检查其外围元件也未发现异常。

　　该机亮度信号从N101（39）脚输入，在IC内部进行钳位、平滑滤波、黑电平延伸及延时后，送往基色矩阵电路。由于亮度通道电路大都集成在IC内部，仅外设有黑电平检测端(44)脚，因此重点对(39)、(44)脚外围元件进行检查，发现(44)脚外接的黑电平检测滤波电容C309已无容埴，换新后故障排除。
