根据经验，怀疑该机高频头有问题，但代换后故障依旧。测量高频头各脚电压，发现其+5V供电端电压不足4V。随着开机时间的增长，该脚电压逐渐上升，当升至4.5V时，图像恢复正常。

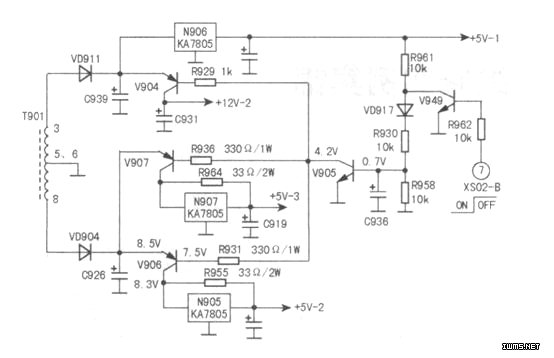

　　高频头+5V供电是由三端稳压器N905(KA7805]稳压输出的+5V-2供给，如下图所示。为判断故障是+5V-2供电电路引起，还是由+5V-2负载引起，于是逐一断开+5V-2其他负载(伴音处理电路N201、中放电路N101、数字板)试机，故障现象仍存在，至此判定故障部位在+5V-2供电电路中。

　　+5V-2输出受开/待机切换电路控制，待机时，插座XSO2-B(7)脚(STY)输出高电平，V949饱和导通，其c极为低电平，在二极管VD917的钳位作用下，V905因b极为低电平而拢止，V904、V906、V907均截止，则无+12-2、+5V-2、+8.5V输出，TV信号处理及行、场小信号处理电路因失电而停止工作，整机处于待机状态；开机时，插座XSO2-B(7)脚输出低电平，V949截止，+5V-1经R961、VD917及R930与R958分压使V905饱和导通，V905c极为低电平，V904、V906、V907得电工作，稳压输出相应电压，整机进入正常工作状态。

　　故障时，测得N905输入端(即V906c极)电压约为5.6V，明显低于三端稳压块KA7805正常稳压的最低输入值。断开N905的输人端，V906c极电压仍为5.6V，这基本排除N905异常的可能。进一步测得V906e极的输入电压为8.OV，即V906e、c极间电压为1.4V。正常时，V906饱和导通，其e、c极间电压约为0.2V，由此判断V906不良，换新后试机，故障排除。

　　正常时，V905、V906各极电压见下图标注。
