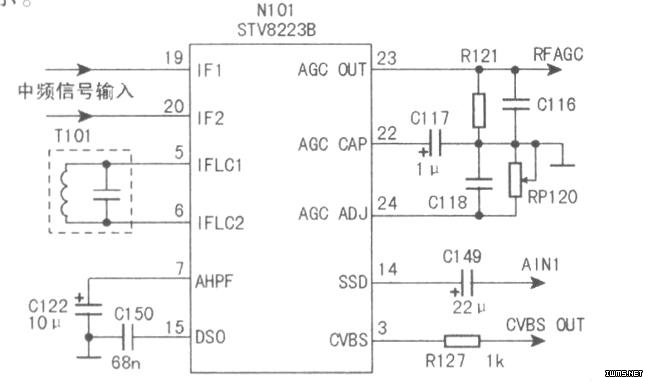

此机输入AV信号试机，图像、伴音均正常，判断故障出在伴音通道前级。该机中放IC为SIV8223B(N101)。声表面滤波器输出的中频信号从（19）、（20）脚输入，经中放、视频检波及限幅、鉴频后，分别从(3)、（14）脚输出全电视信号及音频信号，如图所示。

　　首先检查（7）脚(伴音鉴频端)及（15）脚(音频去加重端)外接电容，均正常；试调(5)、(6)脚外接的38MHz视频中周，图像、声音均有变化，但始终不能消除伴音中的杂音。逐一检查N101各脚电压，当测虽(22)脚(中放AGC滤波端)电压时，杂音明显变小，估计该脚外电路不良。(22)脚外接钽电容Cll7，滤波获得中故AGC电压。经查Cll7已无容量，试用一只1μF/50V的电解电容代换后，故障排除。

　　提示：AGC滤波电容容量减小后，易出现图像效果差，伴音中有杂音，甚至无图像无伴音故障。
